재실표시용 멀티헤드센서시스템

멀티헤드 출입자 확인센서 시스템
블루투스 멀티헤드 출입자 확인센서 시스템

선택 LED표시장치

블랙프레임

우드프레임

W90-LED-G

표시패널(주문제작)

제품설명

  • 멀티헤드 출입자 확인센서 시스템과 블루투스 멀티헤드 출입자 확인센서시스템에 재실표시 기능을 추가한 제품입니다.
  • 각 기관의 장, 임원 등 독립 공간을 사용하는 사람에 대한 재실 유무를 외부에 알려주는 기능을 하며 설치된 공간에 방문이 필요한 사람이 입실하지 않아도 LED 표시장치를 통해 상대방의 재실여부를 손쉽게 파악할 수 있어 편리합니다.
  • 전등 및 냉난방기 제어까지 가능하여 부재 시 동시에 OFF 시킬 수 있어 불필요한 에너지 절감도 가능합니다.

LED 표시램프

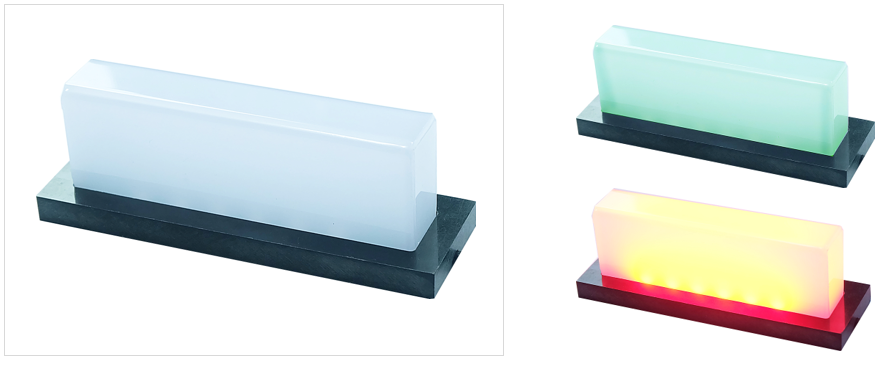

  • 블랙 프레임 (116X36X39mm)
    블랙 프레임에 화이트 전면커버로 재실시 녹색(색상 선택 가능)으로 점등됩니다.

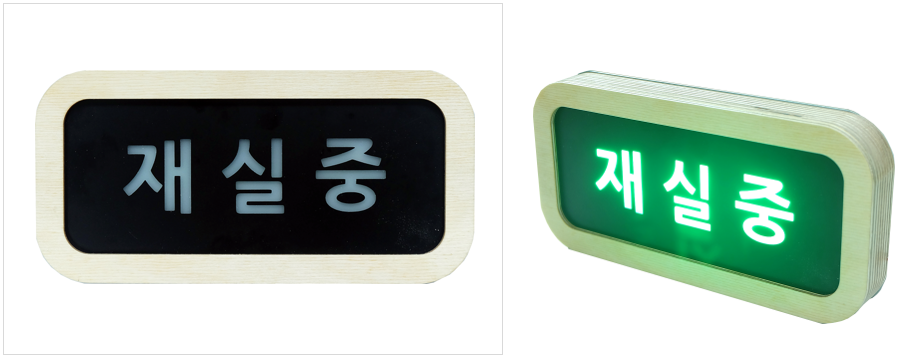

  • 우드 프레임 (216X105x29mm)
    우드 프레임 내부에 글자가 표시되는 형태로 재실시 텍스트 부분이 녹색으로 점등됩니다. 텍스트 내용은 ‘재실중’으로 기본 제작되며 필요시 변경 가능합니다.

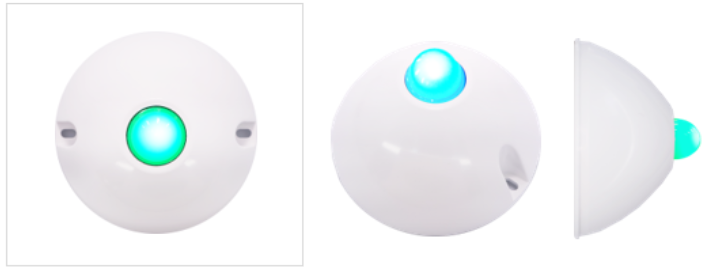

  • W90-LED-G (Ø90mm)
    원형 브라켓 중앙부에 LED 램프가 내장되어 재실시 녹색(색상 선택 가능)으로 점등됩니다.

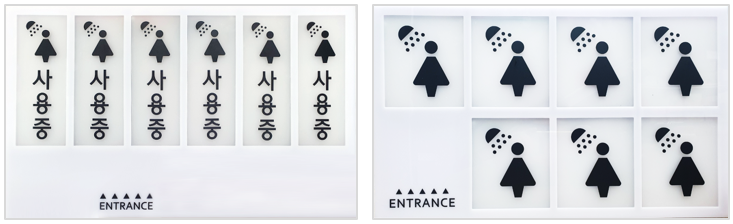

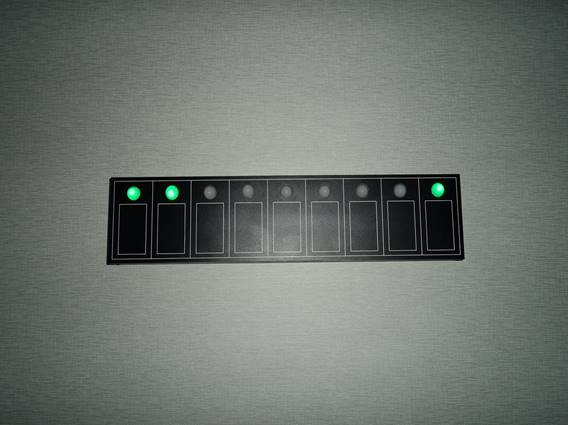

  • 표시 패널 (주문제작)
    동시에 여러 공간의 재실 상태를 표시하고자 할 때, 패널 형태로 제작하여 벽면에 부착할 수 있습니다.

결선도

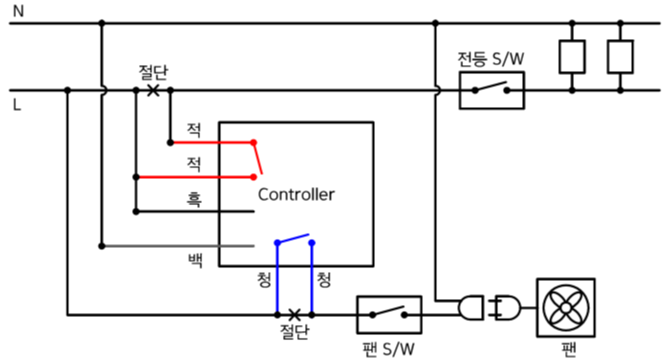

DM2215CE-MS-3CHIOW, DM2215CE-MS-3CHIOB – 2접점

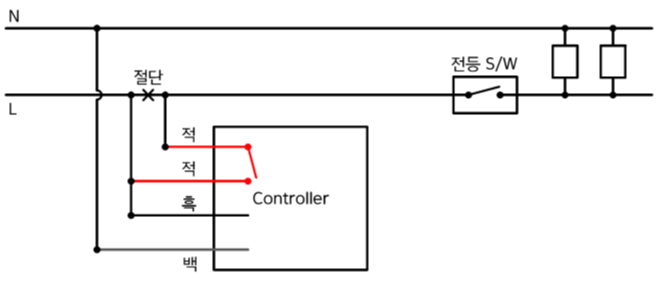

DM2215CE-MS-3CH/IO – 1접점

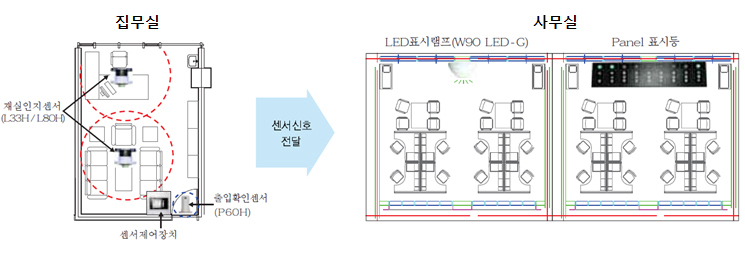

설치예시

1) 집무실 출입구에 출입확인센서, 실내에는 재실인지센서를 매립하여 설치하고, 집무실 외부 사무실에 재실표시램프를 설치합니다.
2) 재실표시램프 및 전등/냉난방기는 입실시 ON, 퇴실시 설정된 점등 유지시간 내에 재실확인이 되지 않을 경우 OFF합니다.
3) 재실 중 누군가 들어왔다 나갔을 경우, 재실표시 램프는 일단 OFF 되었다가 재실인지센서에 재동작이 감지되면 다시 ON 되어 재실상태로 표시합니다.

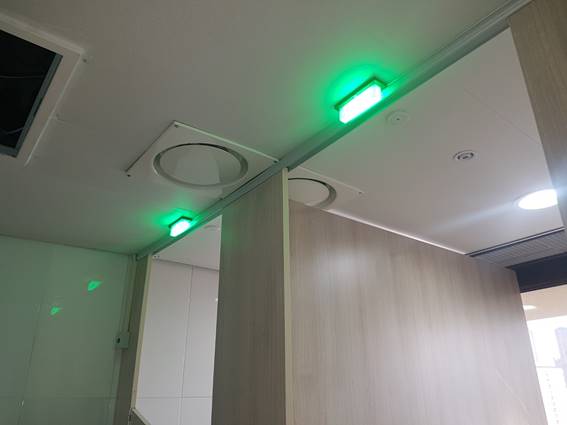

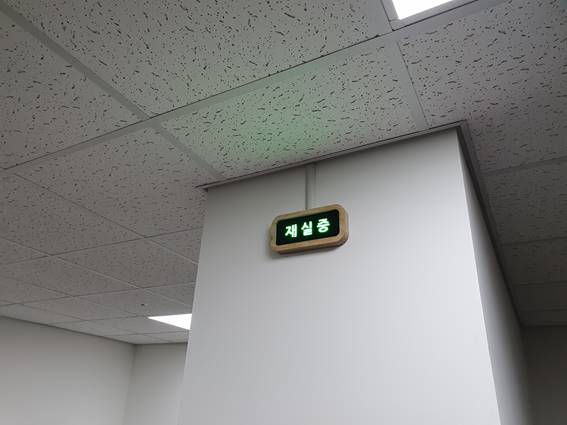

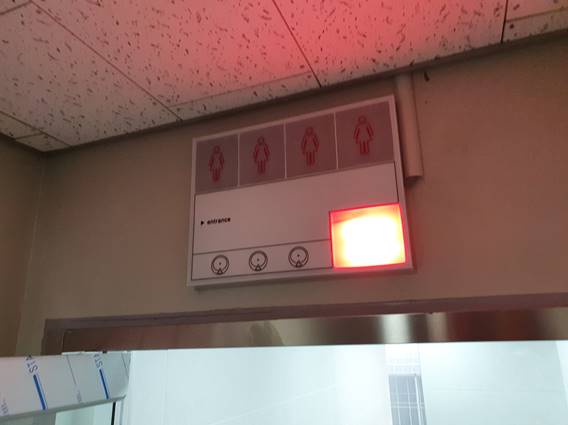

설치사례

전기적 정격

항목 DM2215CE-MS-3CHIOW DM2215CE-MS-3CH/IO DM2215CE-MS-3CHIOB
정격전압 220V, 50/60Hz
소모전력 1W 미만
인증규격 220V, 15A / 4A 220V, 15A 220V, 15A / 4A
접점채널 2접점 1접점 2접점
조작방식 유선 유선 무선(블루투스)
조도설정 낮에도 점등, 흐린날 점등, 저녁때 점등 3단계 -
출입센서 동작시간 5,30초,1,2,3,5,7,10,15,20,25,30,35,40,50분,1시간 5,15,30초,1,3,5,10,15,20,30분,1,2시간
재실센서 동작시간 40분 40분 5,15,30초,1,3,5,10,15,20,30분,1,2시간
테스트스위치 시간설정 변경없이 결선 및 제품 이상유무 확인 기능
센서헤드 수 최대 10개
신호선 연장거리 100m
외관 Size 155mm x 155mm(외함)
