블루투스 멀티헤드 출입자확인센서시스템 DM2215CE-MS-3CHIOB

제품 설명

• 멀티헤드 출입자확인시스템에 무선 설정 방식이 적용된 제품으로 퇴실 후 빠른 소등이 필요하거나 실내 움직임이 적은 장소에 적합합니다. 출입확인센서를 이용해 사용자가 입실시 재실상태로 인지되면 움직임이 적거나 없더라도 점등이 유지되며, 퇴실 후엔 출입센서 타이머 시간 설정에 따라 빠르게 소등이 가능합니다.

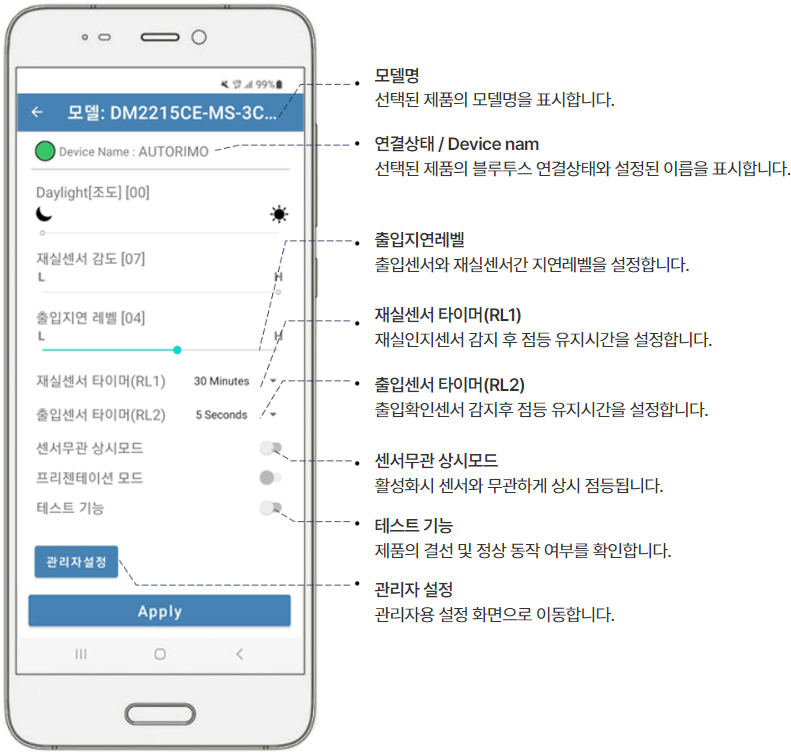

• 사용자 스마트폰에 센서 제어용 어플리케이션을 설치하여 블루투스 통신으로 센서와 연결하고 설치된 어플리케이션을 통해 타이머(재실, 출입) 등 기능 설정이 가능합니다.
• 설정을 변경하기 위해 높은 천정에 설치된 센서에 손 댈 필요가 없으므로 관리의 편의성과 안정성이 한층 높아집니다.
• 필요시 2차 접점을 추가할 수 있어 전등 소등 후 2차 타이머에 의해 환풍기를 끄거나, 경과시간동안 실내 무동작에 대한 접점신호를 IoT 기기 및 PLC 등에 전달하여 활용할 수 있습니다. (옵션)

주요기능

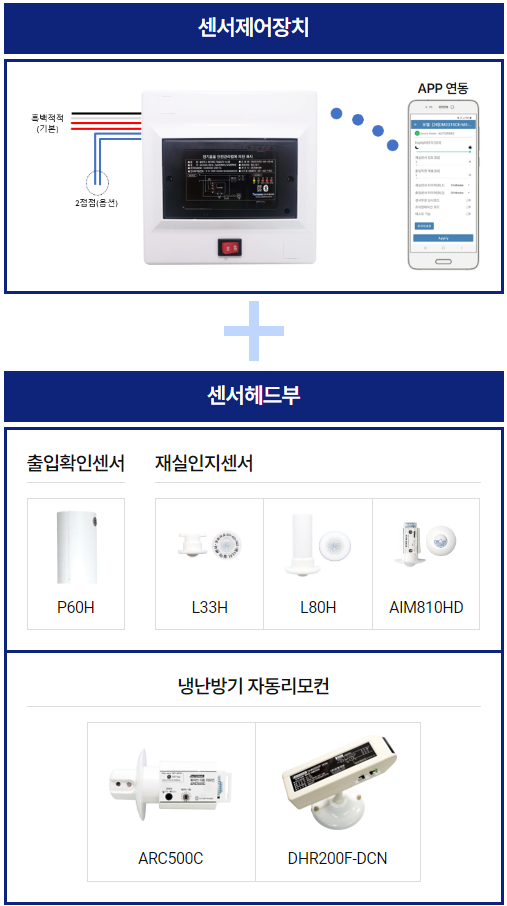

센서헤드부

출입확인센서

• 출입구 직/상단에 설치하여 입/퇴실을 확인합니다.

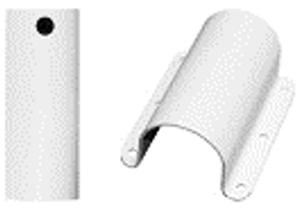

• 상단에 설치가 어려울 경우 출입확인센서용 브라켓(P60H-WB)을 사용하면 문이나 벽면에 설치가 용이합니다.

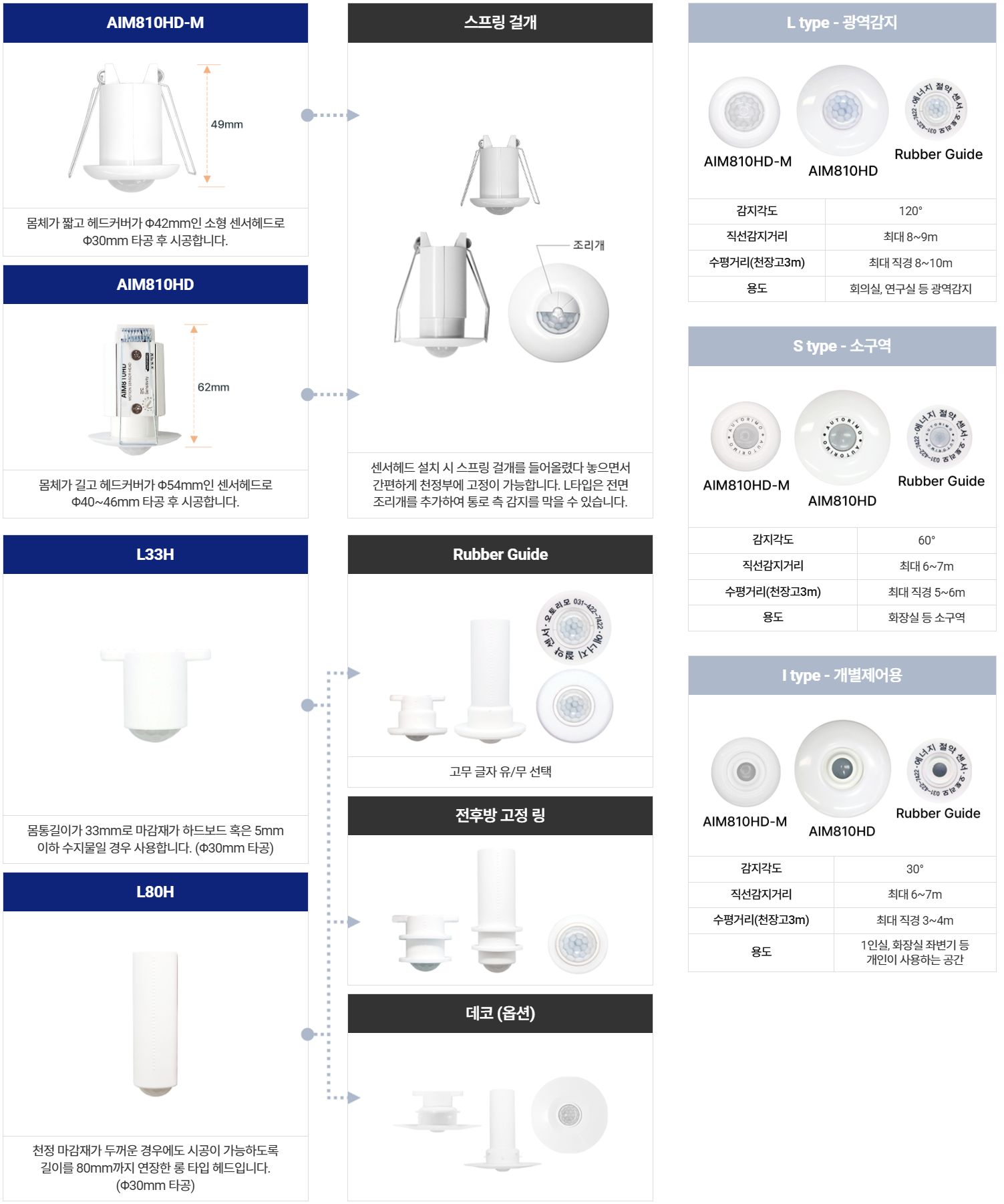

재실인지센서

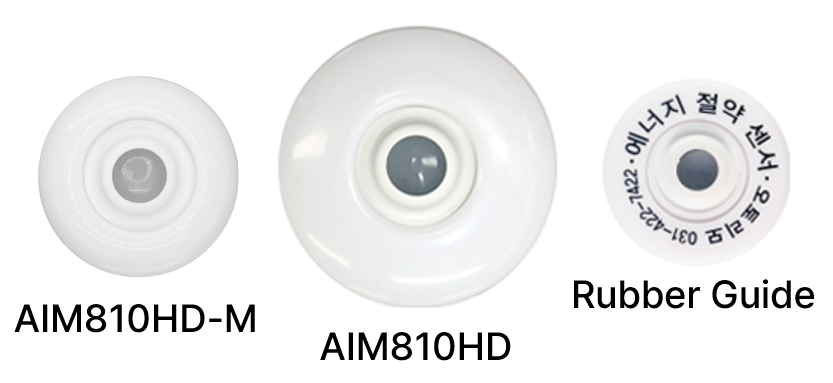

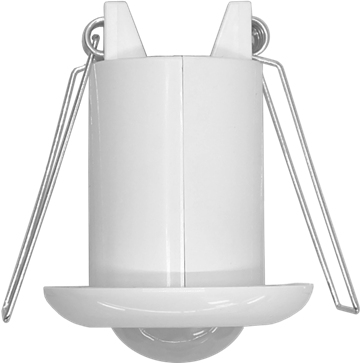

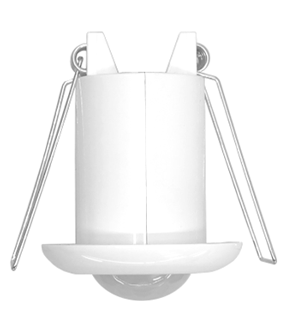

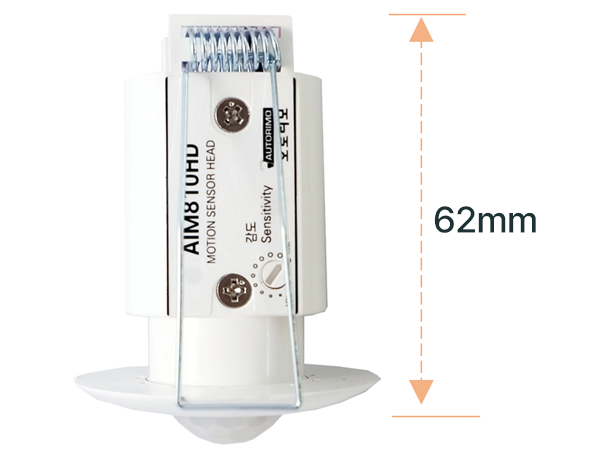

• 감지공간 내부에 설치하여 재실 유무를 확인하며, AIM810HD(L타입)으로 기본 제공됩니다.

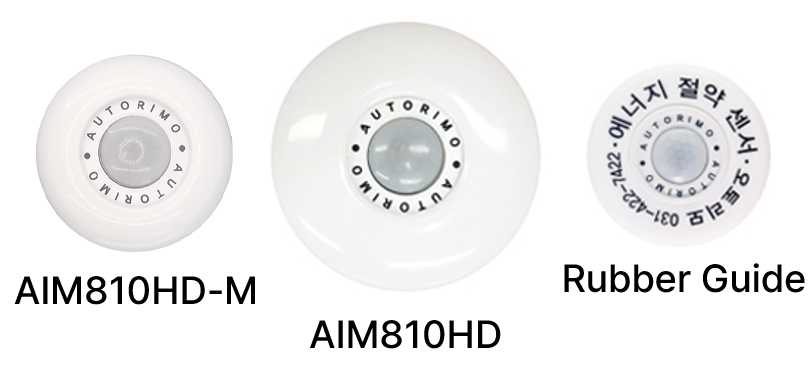

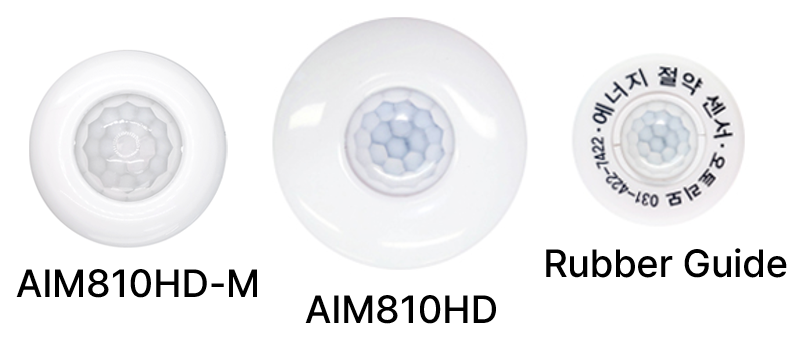

• 천정 마감재 두께나 소재, 그 외 고객의 요구사항에 따라 센서헤드 종류나 감지범위를 변경하여 사용할 수 있습니다.

• 센서소자 특성상 설치환경에 따라 감지거리는 달라질 수 있습니다.

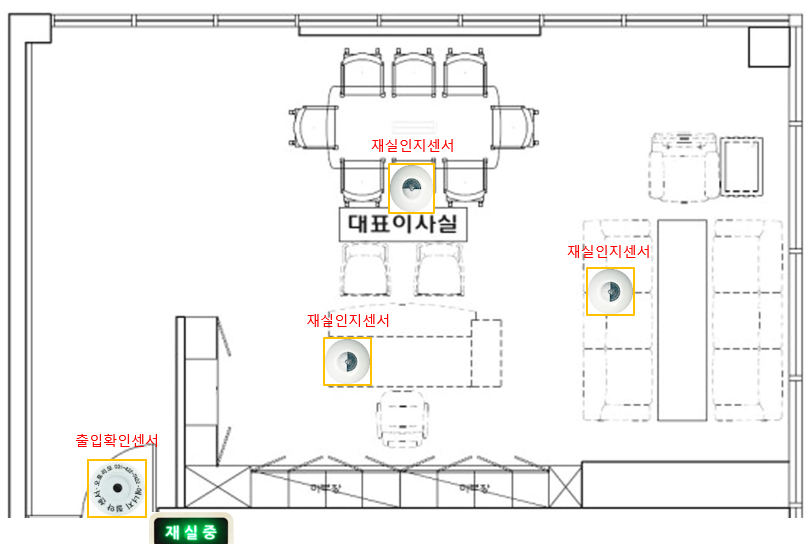

설계예시

• 출입구에 출입확인센서, 실내에 재실인지센서를 매립하여 설치합니다.
• 부재시 냉난방기도 등기구와 함께 OFF 시켜야 할 경우 냉난방기 자동리모컨(ARC500C)을 추가하여 연동하거나 외부에 재실 유무를 표시하고자 할 경우 표시램프를 연결하여 사용할 수 있습니다.

• 강의실



• 기관장실

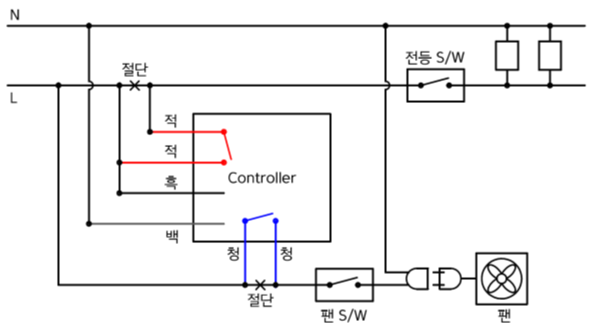

결선도

전기적정격

※ 센서소자 특성상 설치환경에 따라 감지거리는 달라질 수 있습니다.
