듀얼링크 멀티헤드센서시스템 AHC-3CHIO-DC

※ 센서제어장치는 재실인지센서를 필요한만큼 연결하여 사용하는 고객 맞춤형 시스템입니다.
적외선 센서헤드는 센서제어장치 당 1 ~ 10개까지 연결 가능하며 초음파 센서헤드는 1 ~ 5개까지 연결 가능합니다.
초음파-레이다 센서헤드는 1개만 연결 가능하며 감지범위 확장이 필요할 경우 적외선 센서헤드 추가가 가능합니다.

제품설명

• 듀얼링크 멀티헤드센서시스템은 재실인지센서를 통해 사람의 움직임을 감지해 조명, 공조, 환기 시스템이 자동으로 동작 하도록 신호를 제공하는 지능형 센서 제어장치입니다.
• Modbus RTU(Custom Read Only) 통신 기반으로 다양한 자동제어시스템 등과 연동 가능합니다. (필요시 무전원 접점(Dry Contact)으로도 출선 가능 – 사전 요청 必)
• 당사 특허 기술을 적용하여 한 대당 최대 10개까지(초음파 센서헤드는 5개까지) 다수의 센서헤드를 연결하여 건물의 취약구역을 모두 감지할 수 있으며, 센서제어장치와 센서헤드간 신호출력을 극대화하여 장거리 신호전송(최대 100m)에도 감쇄없이 전달 가능합니다.
• 센서헤드간 병렬로 분기하여 결선이 가능(AWG20 or AWG24 3C 케이블)하여 불필요한 케이블 낭비를 최소화합니다.

주요기능

• 수신된 재실헤드의 신호를 기반으로 상태정보를 판별하여 접점을 ON/OFF하거나 RS-485 통신을 기반으로 센서제어장치의 ID 및 상태 정보를 송신합니다.
• 전원 공급은 DC12V 직류전원장치를 사용하거나 DC12V 라인을 출선하여 제공 가능합니다.

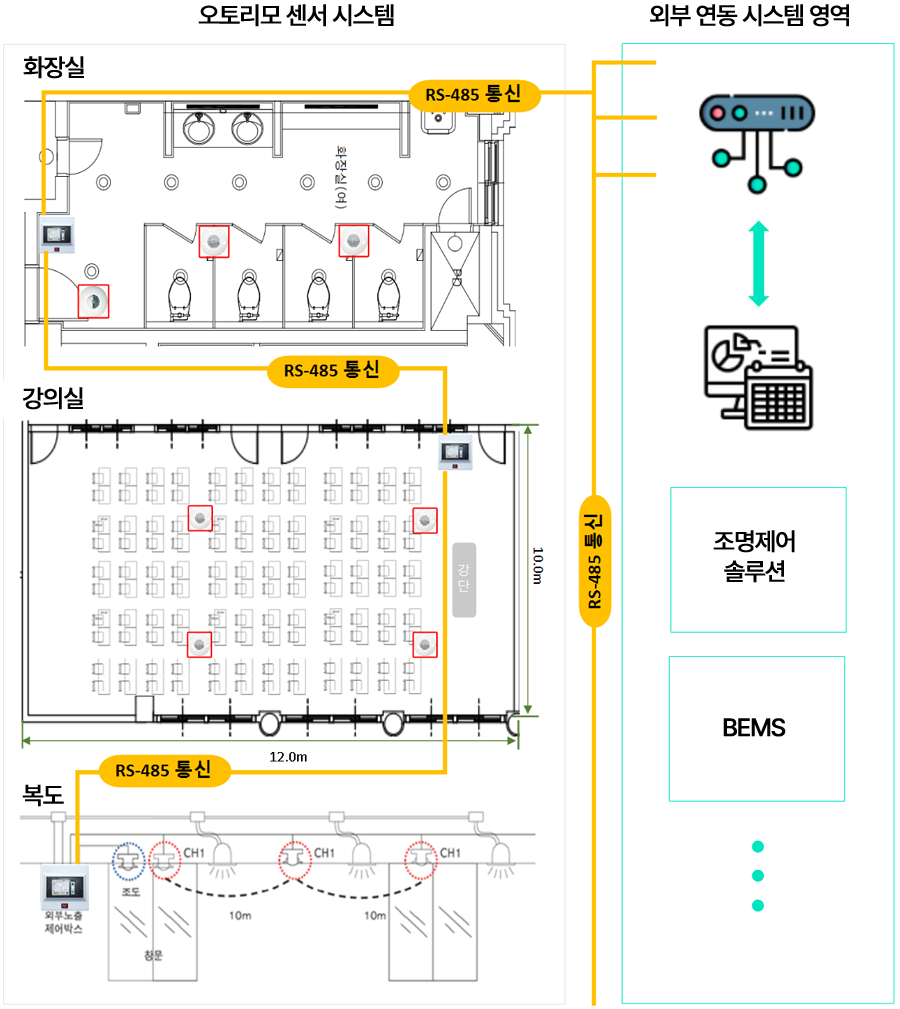

설계예시

재실신호가 필요한 장소(화장실, 강의실, 회의실, 복도 등)에 듀얼링크 멀티헤드센서시스템을 설치합니다. 멀티헤드 센서방식을 이용하므로 사각지대 없이 넓은 공간이나 파티션으로 구분된 공간도 감지가 가능합니다. RS-485 통신 방식으로 센서제어장치와 외부 시스템간 연동이 가능하며, 연결된 모든 센서제어장치의 상태정보를 ID와 상태정보 코드로 외부 연동 시스템에 전송합니다.

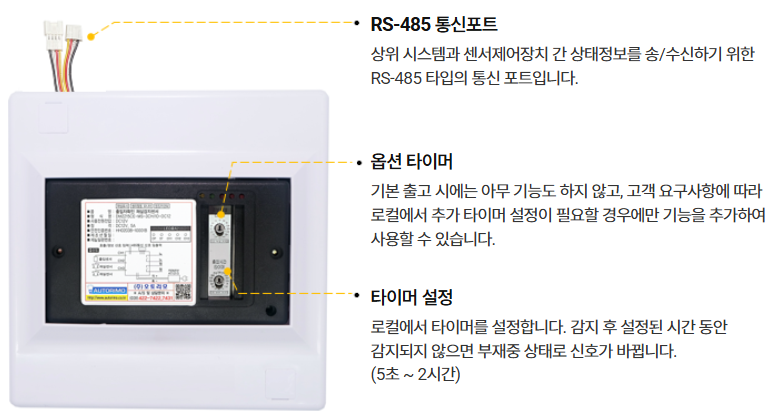

제품특징
