매립형 재실감지센서

Home · 매립형 재실감지센서 · 블루투스 매립형센서

블루투스 매립형센서 AIM210P-B / AIM210PIO-B

제품설명

  • 무선 설정 방식의 매립형 센서로 사용자 스마트폰에 센서 제어용 어플리케이션을 설치하여 블루투스 통신으로 센서와 연결하고, 설치된 어플리케이션을 통해 센서 감도, 타이머, 조도 등 기능 설정이 가능합니다. 설정을 변경하기 위해 높은 천정에 설치된 센서에 손 댈 필요가 없으므로 관리의 편의성과 안전성이 한층 높아집니다.
  • 하드웨어 제약에서 벗어나 어플리케이션에 상시점등 모드, 프레젠테이션 모드, 테스트 기능 등 여러가지 기능을 탑재하여 설치장소의 상황에 따라 다방면으로 활용이 가능합니다.

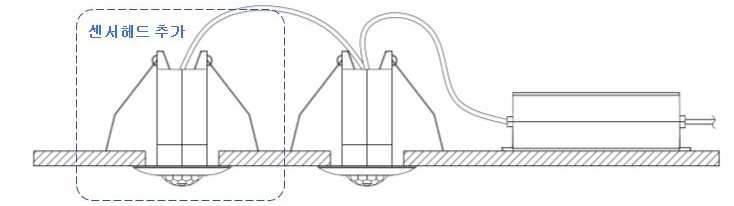

센서헤드 추가로 기능 확장

  • 센서헤드를 추가하여 멀티헤드 방식으로 감지범위를 넓히거나, 출입자 확인 방식을 적용할 수 있습니다. 특히 좁은 공간 내 사용 여부 확인을 위한 표시램프를 설치해야 할 경우 출입자 확인 방식이 유용합니다.
  • 멀티헤드 방식 : AIM810HD 헤드를 추가하여 감지범위를 확장할 수 있습니다. (멀티헤드센서시스템 > 멀티헤드 재실감지시스템 참조)
  • 출입자 확인 방식 : 감지공간의 출입구와 실내에 각각 센서헤드를 설치하고 신호를 받아 재실 유무를 판단하는 방식으로 주로 장애인용 화장실, 좌변기, 고해성사실 등의 사용 여부를 확인할 때 사용됩니다. (멀티헤드센서시스템 > 멀티헤드 출입자확인 센서시스템 참조)

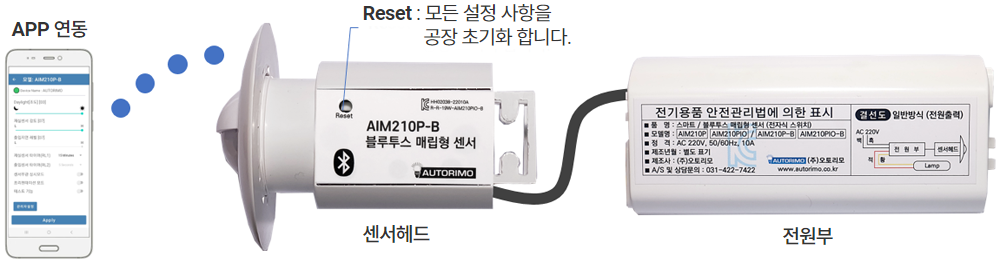

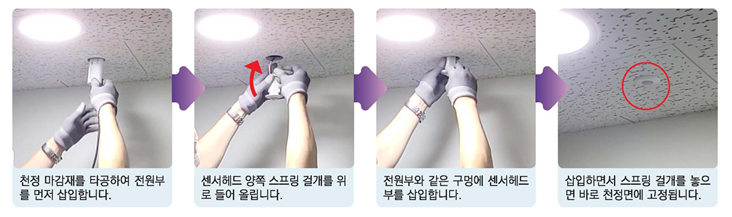

설치방법

  • 전원부와 센서헤드를 동시에 한구멍에 넣어 설치하므로 천정 마감재의 손상이적고 작업이 편리합니다. (타공사이즈 : Φ45mm)

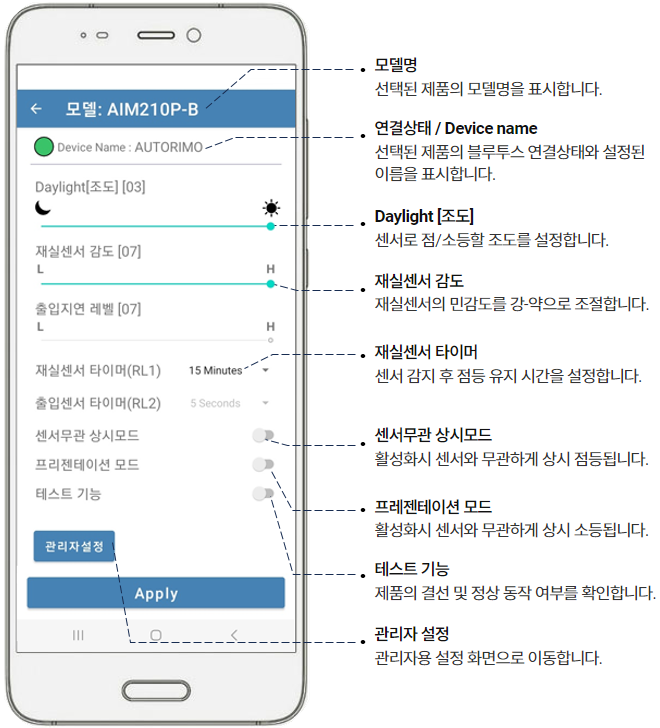

제어 어플리케이션 기능

적용장소

  • 건물 공용부

    관리가 소홀해지기 쉬운 건물 내 화장실, 회의실 등 공용공간에 센서를 설치해보세요. 기존에 설치된 센서가 투박했다면 심플한 디자인의 매립형 센서로 교체도 가능합니다. 오토리모의 고감도 센서 기술로 사용자 진입 시 빠르게 점등되고, 사용 후 자동으로 소등되므로 관리자가 돌아다니며 전등을 끌 필요가 없습니다. 뿐만 아니라 스마트폰 하나로 설치된 센서 모두 관리가 가능하여 절전은 물론 관리 비용 절감까지 동시에 가능합니다.

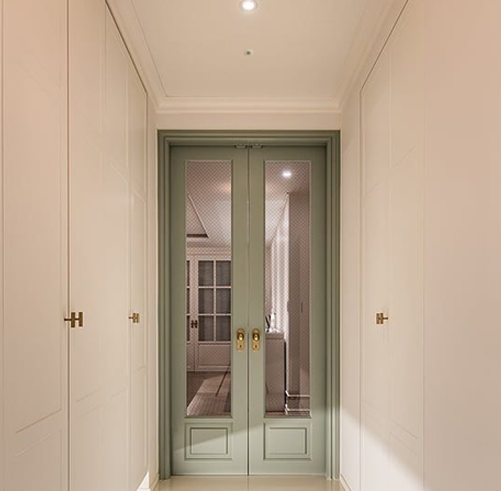

  • 주거시설

    현관, 펜트리 등 사용시간이 길지 않은 다양한 거주 공간에서 인테리어는 그대로 유지하면서 자동으로 점/소등하여 전기요금은 아끼고 생활은 한층 편리해 집니다. 그 외에도 실버타운, 혹은 노약자나 어린이가 있는 가정에서 거실이나 부엌의 간접 조명 제어로 야간에 안전 사고 예방과 심리적 안정을 줄 수 있고 침실, 자녀방에 설치하여 취침 전 스마트폰을 이용하여 간편하게 소등할 수 있습니다.

  • 호텔 & 리조트

    투숙객이 취침 도중 화장실을 가더라도 전등 스위치를 찾을 필요가 없습니다. 센서가 자동으로 전등을 켜주고, 고객은 편리한 경험을 통해 이 호텔 혹은 리조트가 새롭고 앞서 나간다는 이미지를 갖게 됩니다. 또 객실에 머무는 동안 쉼없이 켜져 있는 화장실, 발코니 등 사각지대 조명이 자동으로 꺼진다면 즉각적인 비용 절감 효과까지 얻을 수 있으며 객실 수가 많을 수록 절감 효과는 극대화 됩니다.

  • 사무용 빌딩

    시설 관리 인원은 점점 줄어들고 센서는 설치해도 관리가 힘들다고 생각하셨나요? 스마트폰만 있으면 높은 천정의 센서와 연결하여 센서를 제어하고 상태 확인이 가능합니다. 항상 켜져 있는 사무실과 복도의 창측 전등도 조도에 따라 점/소등이 가능하며, 회의실에서는 상시점등 모드와 프레젠테이션 모드 등을 활용할 수 있습니다.

설계예시

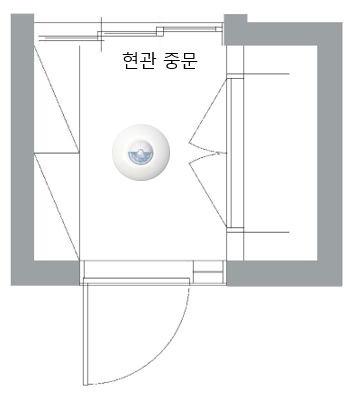

  • 현관 (적용모델 : AIM210P-B)

    설치시 현관 중문 1m 거리에 센서 위치를 선정합니다. 중문을 열고 사용할 경우 거실에서의 움직임이 감지되지 않도록 조리개를 활용합니다.

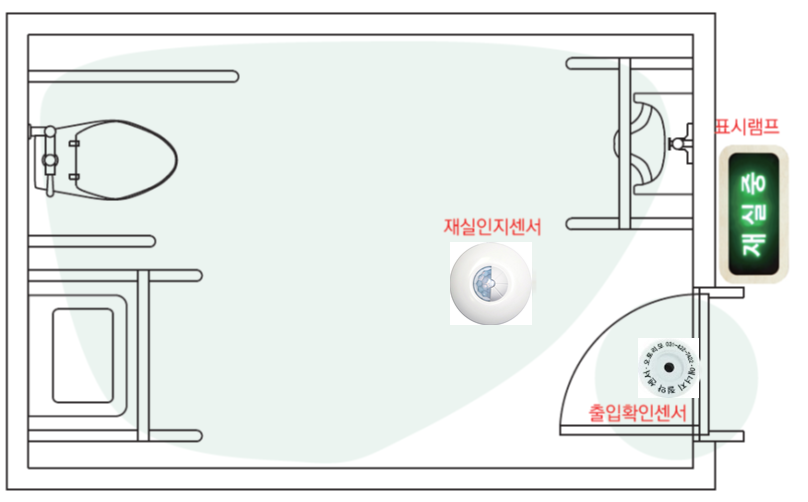

  • 장애인 화장실 사용중 표시장치 (적용모델 : AIM210PIO-B)

    출입구 직상단에 출입확인센서를, 내부에는 재실인지센서를 설치합니다. 출입구 방향으로 조리개를 사용하여 출입구 및 출입문 밖의 움직임을 감지하지 않도록 합니다.

감지범위

  • L타입 센서 적용시 높이3m 기준으로 최대반경 4~5m감지하며 센서렌즈 타입에 따라 감지거리를 조절할 수 있습니다. 감지거리는 환경에 따라 달라질 수 있습니다.
전면사진
센서헤드 L S I P
감지각도 120° 60° 30° 센서헤드
직선감지거리 10m 10m 8m 8m
수평거리(H:3m) 직경 8~10m 직경 5~6m 직경 3~4m 직경 0.5~1m 이내
용도 회의실, 연구실 등
광역감지
화장실 등 소구역 1인실, 화장실 좌변기 등
개인이 사용하는 좁은 공간
직경 1m이내의
극히 좁은 공간

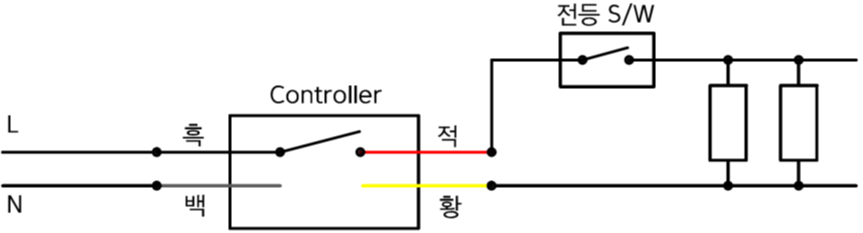

결선도

4선 방식 등기구 제어

전기적 정격

항목 AIM210P-B AIM210PIO-B
정격전압 220V, 50/60Hz
인증규격 220V, 10A AC
소모전력 1W미만
사용장소 화장실, 회의실, 가정현관 및 펜트리 등
절전이 필요한 장소
고해성사실 및 화장실 등 재실표시가 필요한 장소
실버타운 등 야간 실내 안전을 위한 간접 조명 제어
센서헤드 확장 재실센서 헤드확장 기능 출입센서 헤드확장 기능
기능설정방법 Smart phone,Android OS 한함
Daylight(조도) 맑음(03),약간흐림(02),흐림(01),저녁(00) -
재실센서 감도 8단계조절(00최소~07최대)
출입지연 레벨 - 출입센서와 재실센서 간 신호중첩제어,8단계조절
재실센서 타이머 12단계(5s, 15s, 30s, 1m, 3m, 5m, 10m, 15m, 20m, 30m, 1hr, 2hr)
출입센서 타이머 - 12단계(5s, 15s, 30s, 1m, 3m, 5m, 10m, 15m, 20m, 30m, 1hr, 2hr)
센서무관상시모드 가능(센서와 무관하게 연결된 등기구가 항상 켜져있게 하는 기능)
프리젠테이션 모드 가능(센서와 무관하게 연결된 등기구가 항상 꺼져있게 하는 기능) -
테스트기능 가능(제품의 결선 및 상태 이상 유무 확인 기능)
관리이름설정 가능(관리자가 원하는 이름으로 설정하는 기능)
Pin Code 변경 가능(스마트폰과 연결되는 패스워드 변경 기능)
Factory 초기화 설정 초기화 모드
외관사이즈 전원부(돌출부제외) : 42x32x91mm
헤드부(커버포함):35.4x27x67.5mm / 헤드커버(mm): 54Φx5mm(높이)
