멀티헤드 출입자확인센서시스템

※ 센서제어장치는 DM2215CE-MS-3CHIOW / DM2215CE-MS-3CH/IO 중 선택 가능하고 출입확인센서와 재실인지센서를 필요한 만큼 연결하여 사용하는 고객 맞춤형 시스템입니다. 출입확인세서와 재실인지센서는 반드시 각각 최소 1개 이상 연결해야 하며 두 센서헤드 개수를 합쳐서 10개까지 연결 가능합니다.

제품설명

• 퇴실 후 빠른 소등이 필요하거나 실내 움직임이 적은 장소에 적합한 제품으로 출입확인센서를 이용해 사용자가 입실 시 재실 상태로 인지되면 움직임이 적거나 없더라도 점등이 유지되며, 퇴실 후엔 센서제어장치 전면 타이머 시간 설정에 따라 빠르게 소등이 가능합니다.
• DM2215CE-MS-3CHIOW 모델은 2023년 출시된 상위 버전으로 필요시 2차 접점을 추가할 수 있어 전등 소등 후 2차 타이머에 의해 환풍기를 끄거나, 경과시간동안 실내 무동작에 대한 접점신호를 IoT 기기 및 PLC 등에 전달하여 활용할 수 있습니다. (옵션)

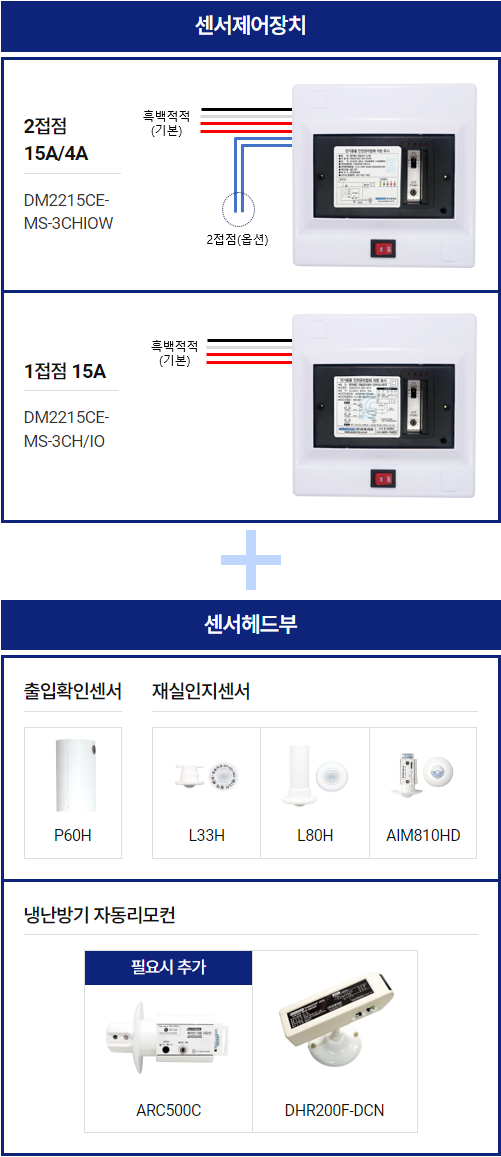

센서헤드부

출입확인센서

• 출입구 직/상단에 설치하여 입/퇴실을 확인합니다.
• 상단에 설치가 어려울 경우 출입확인센서용 브라켓(P60H-WB)을 사용하면 문이나 벽면에 설치가 용이합니다.

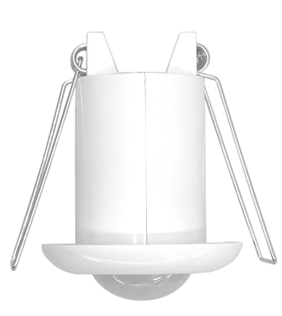

재실인지센서

감지공간 내부에 설치하여 재실 유무를 확인하며, L33H(L타입)으로 기본 제공됩니다.
천정 마감재 두께나 소재, 그 외 고객의 요구사항에 따라 센서헤드 종류나 감지범위를 변경하여 사용할 수 있습니다.

• ① 센서헤드 모델 선정
• ② 센서 고정방식 선택
• ③ 감지범위 선택(L/S/I)

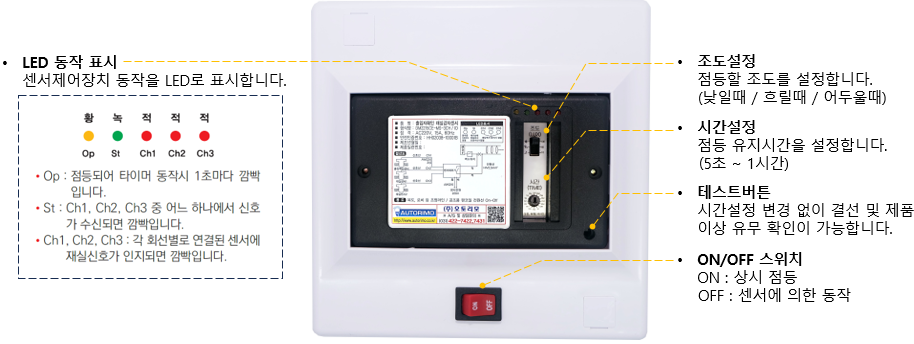

주요기능

설계예시

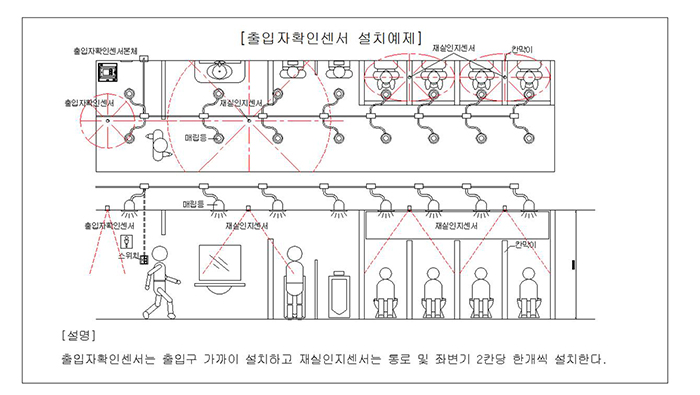

• 화장실

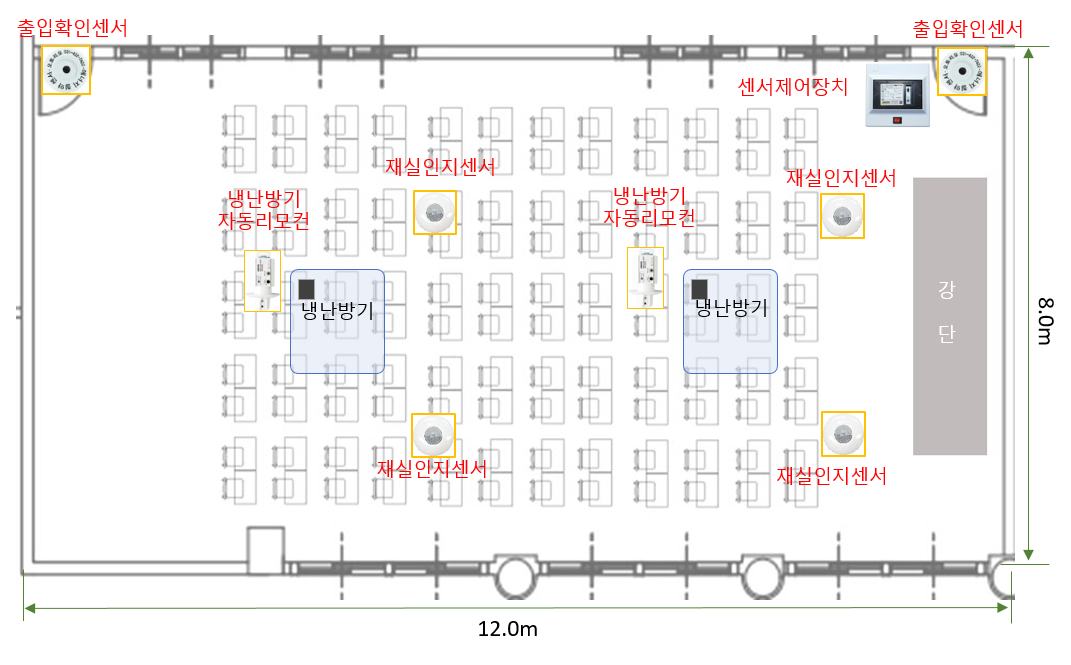

• 강의실

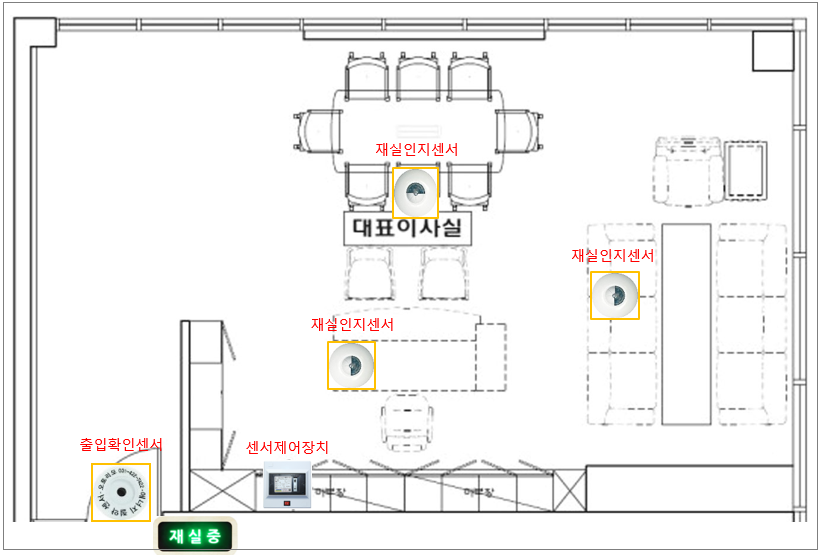

• 기관장실

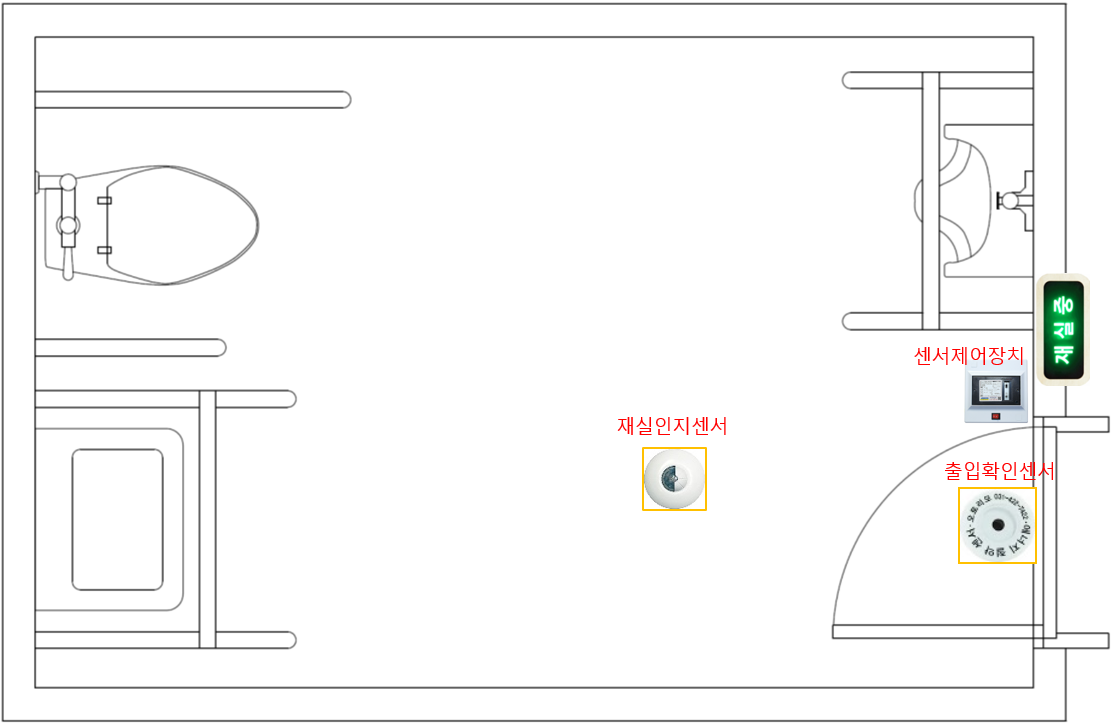

• 장애인 화장실



• 1) 출입구에는 출입확인센서, 실내에는 재실인지센서를 매립하여 설치합니다.
• 2) 입실시 전등이 ON 됩니다. 퇴실시 설정된 점등 유지시간 내에 재실확인이 되지 않을 경우 전등 및 냉난방 시스템이 OFF됩니다. (냉난방기 자동리모컨이 연동되어 있을 경우)
• 3) 퇴실하더라도 재실인지센서에서 계속 신호가 발생하면 재실상태로 인식되어 ON상태를 유지합니다.
• 4) 냉난방기 자동리모컨(ARC500C or DHR2000F-DCN)을 연동하여 냉난방용 에어컨도 부재시 OFF 시킬 수 있습니다.

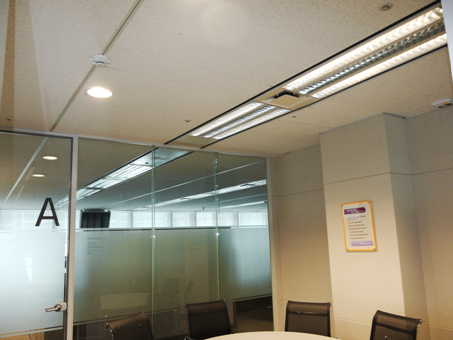

설치 사례

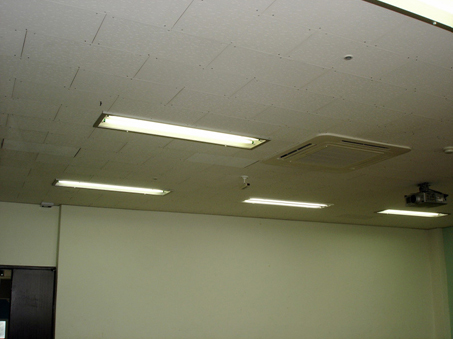

• 회의실



• 강의실

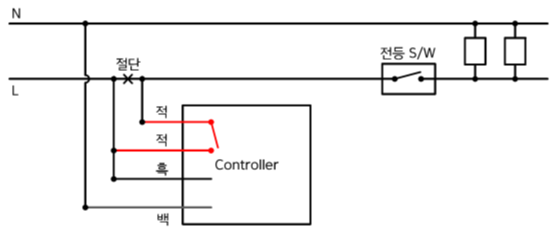

결선도

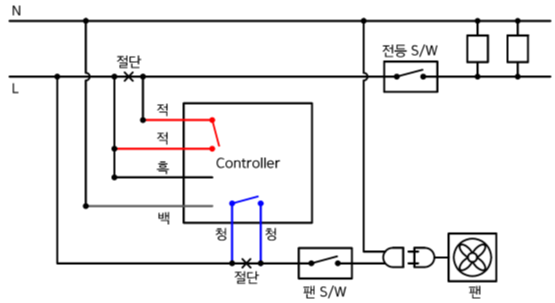

DM2215CE-MS-3CHIOW – 2접점

DM2215CE-MS-3CH/IO – 1접점

전기적 정격
