멀티헤드센서시스템

Home · 멀티헤드센서시스템 · 멀티헤드 재실감지시스템

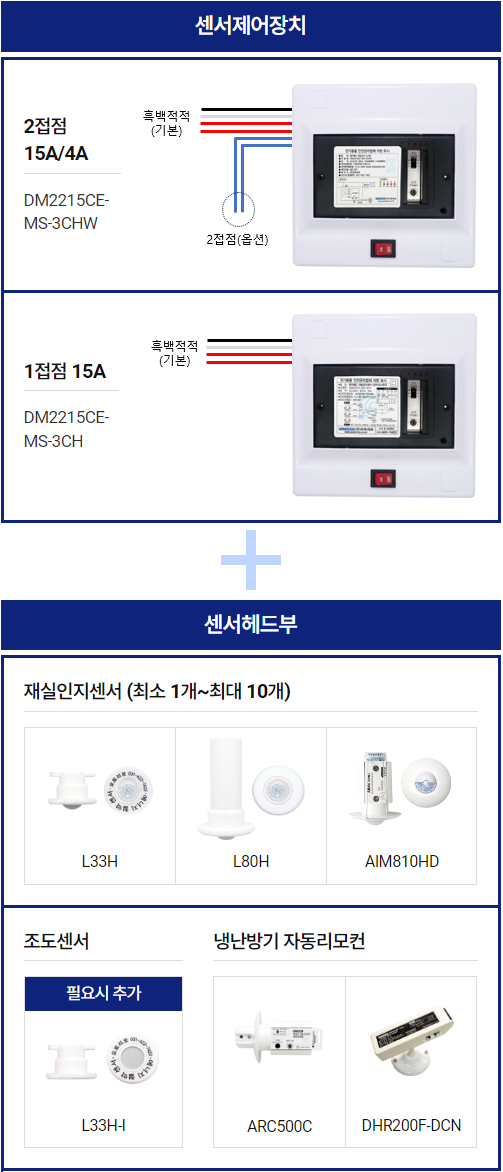

멀티헤드 재실감지시스템

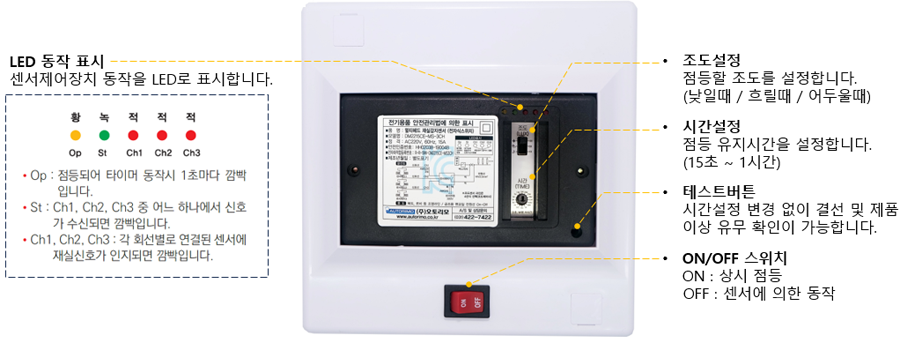

센서제어장치
2접점 15A/4A

DM2215CE-MS-3CHW

1접점 15A

DM2215CE-MS-3CH

센서헤드부
재실인지센서 (최소 1개~최대 10개)
  • L33H

  • L80H

  • AIM810HD

조도센서
  • L33H-I

냉난방기 자동리모컨
  • ARC500C

  • DHR200F-DCN

※ 센서제어장치는 DM2215CE-MS-3CHW / DM2215CE-MS-3CH 중 선택 가능하고 재실인지센서를 필요한만큼 연결하여 사용하는 고객 맞춤형 시스템입니다.
조도센서는 외부 조도에 따라 어두울 때만 점등하고자 할 경우, 냉난방기 자동리모컨은 부재 시 전등과 함께 냉난방기도 OFF 시켜 절전 효율을 높이고자 할 경우 별도로 추가하여 사용할 수 있습니다.

제품설명

  • 당사 특허 제품으로 센서제어장치 한대당 최대 10개까지 다수의 센서 헤드를 연결하여 건물의 취약구역을 모두 감지할 수 있으며, 센서제어장치와 센서헤드간 신호출력을 극대화하여 장거리 신호전송(최대 100m)에도 감쇄없이 전달 가능합니다.
  • 센서헤드는 매립형으로 건물의 외관을 훼손시키지 않으면서 미관상 깔끔하고, 시공이 간단하여 설치비용이 절감됩니다.
  • 전등 뿐만 아니라 냉난방기 제어까지 가능하며 부재 시 동시에 OFF 시켜주므로 에너지 손실을 최소화할 수 있습니다.

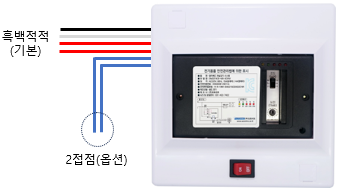

  • DM2215CE-MS-3CHW 모델은 2023년 출시된 상위 버전으로 필요시 2차 접점을 추가할 수 있어 전등 소등 후 2차 타이머에 의해 환풍기를 끄거나, 경과시간동안 실내 무동작에 대한 접점신호를 IoT 기기 및 PLC 등에 전달하여 활용할 수 있습니다. (옵션)

주요기능

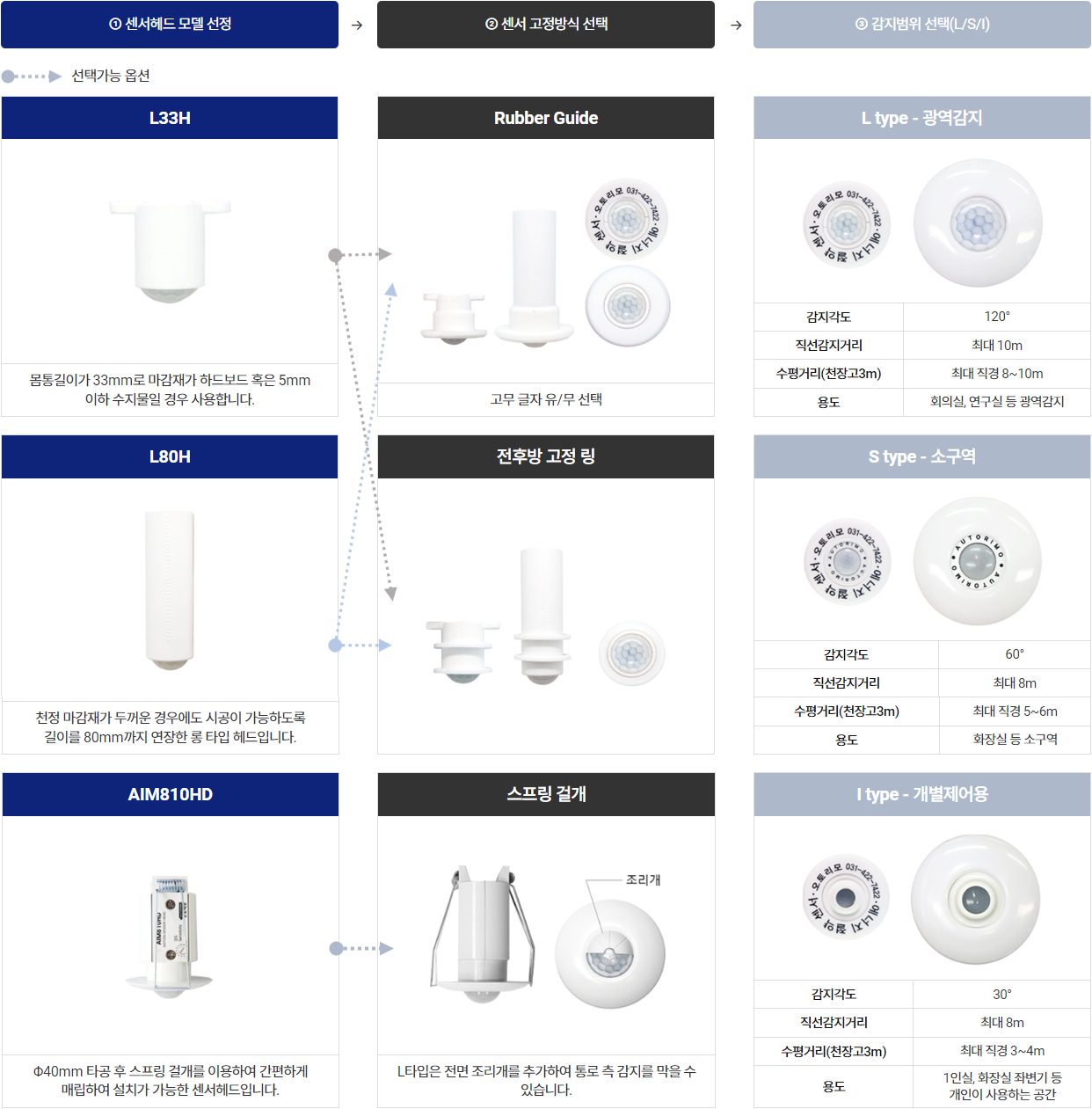

센서헤드의 선택

  • 센서헤드는 L33H(L타입)으로 기본 제공됩니다. 천정 마감재 두께나 소재, 그 외 고객의 요구사항에 따라 센서헤드 종류나 감지범위를 변경하여 사용할 수 있습니다.
  • ① 센서헤드 모델 선정
  • ② 센서 고정방식 선택
  • ③ 감지범위 선택(L/S/I)

선택가능 옵션

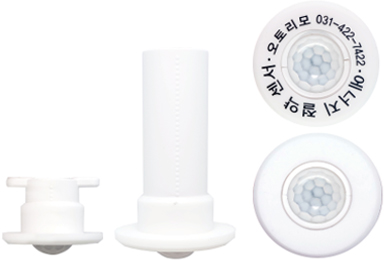

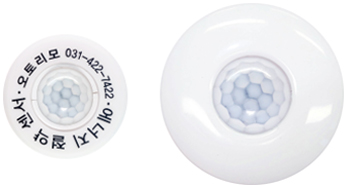

L33H

몸통길이가 33mm로 마감재가 하드보드 혹은 5mm 이하 수지물일 경우 사용합니다.

Rubber Guide

고무 글자 유/무 선택

L type - 광역감지

감지각도 120°
직선감지거리 최대 10m
수평거리(천장고3m) 최대 직경 8~10m
용도 회의실, 연구실 등 광역감지

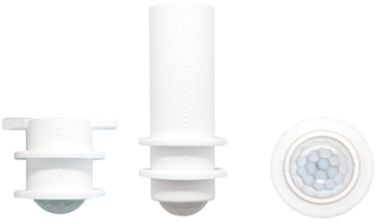

L80H

천정 마감재가 두꺼운 경우에도 시공이 가능하도록 길이를 80mm까지 연장한 롱 타입 헤드입니다.

전후방 고정 링

S type - 소구역

감지각도 60°
직선감지거리 최대 8m
수평거리(천장고3m) 최대 직경 5~6m
용도 화장실 등 소구역

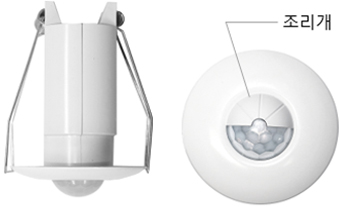

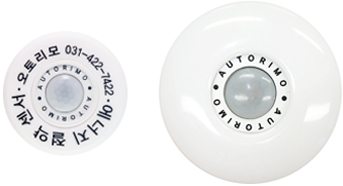

AIM810HD

Φ40mm 타공 후 스프링 걸개를 이용하여 간편하게 매립하여 설치가 가능한 센서헤드입니다.

스프링 걸개

L타입은 전면 조리개를 추가하여 통로 측 감지를 막을 수 있습니다.

I type - 개별제어용

감지각도 30°
직선감지거리 최대 8m
수평거리(천장고3m) 최대 직경 3~4m
용도 1인실, 화장실 좌변기 등 개인이 사용하는 공간

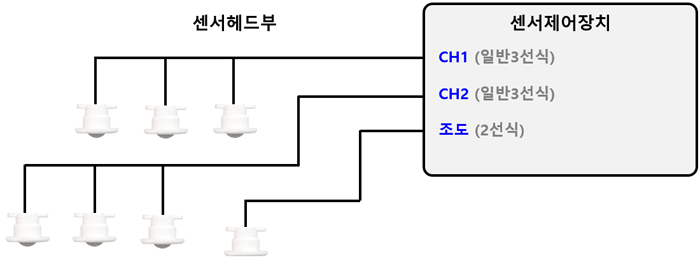

센서헤드의 확장 구성

  • 센서를 나뭇가지처럼 연결할 수 있으며, 조도 기능이 필요한 경우 조도센서를 별도로 연결하여 사용합니다. CH1, CH2, CH3 중 어느 하나의 회선만 사용해도 동작합니다.

설계예시

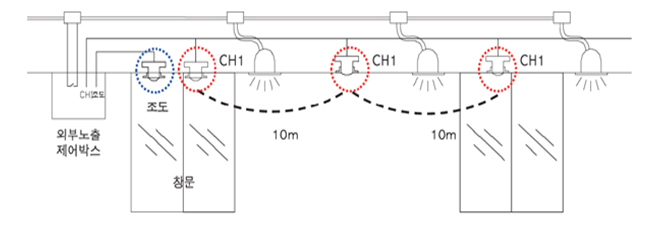

  • 복도
  • 화장실

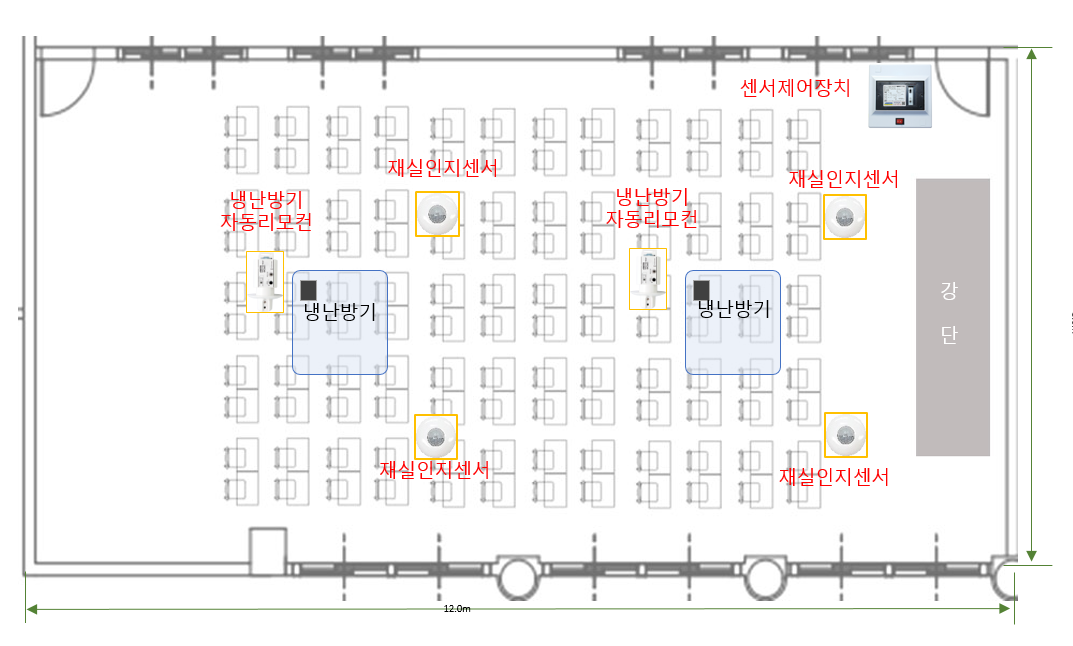

  • 강의실

설치사례

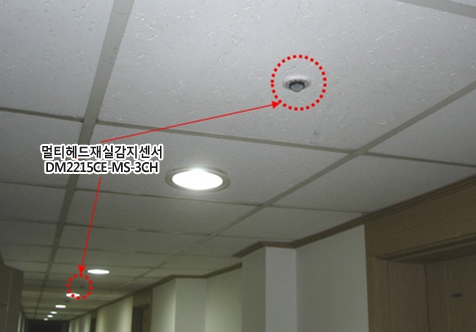

  • 복도

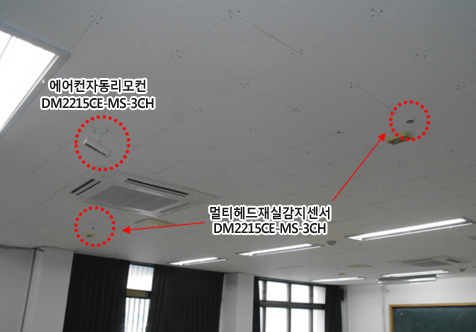

  • 강의실

결선도

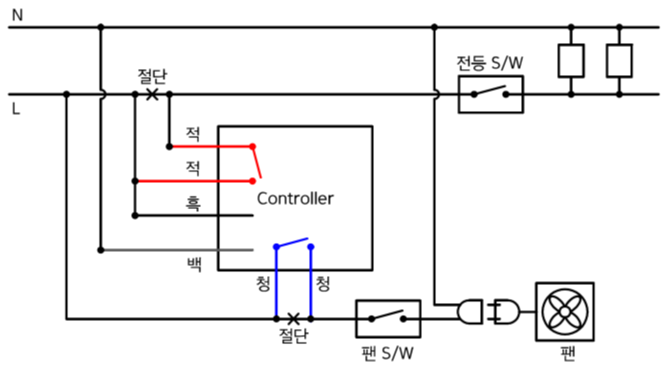

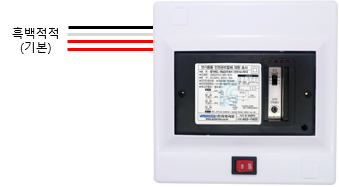

DM2215CE-MS-3CHW – 2접점

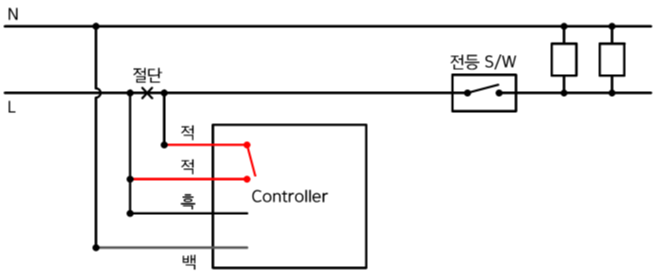

DM2215CE-MS-3CH – 1접점

전기적 정격

항목 DM2215CE-MS-3CHW DM2215CE-MS-3CH
정격전압 220V, 50/60Hz
소모전력 1W 미만
인증규격 220V, 15A(등제어) / 4A(팬제어) 220V, 15A
접점채널 2접점 1접점
조작방식 유선 유선
조도설정 낮에도 점등, 흐린날 점등, 저녁때 점등 3단계
동작시간(등제어) 15,30초,1,2,3,5,7,10,15,20,25,30,35,40,50분,1시간
동작시간(팬제어) 등제어 시간 + α (Default 5분) -
센서타입 적외선 센서(4elements)
감지거리 수직 10m,반경 4 ~ 5m
테스트스위치 시간설정 변경없이 결선 및 제품 이상유무 확인 기능
센서헤드 수 최대 10개
신호선 연장거리 100m
외관 Size 155mm x 155mm(외함)
