초음파스마트절전센서 AUS102CL / AUS101CL

•

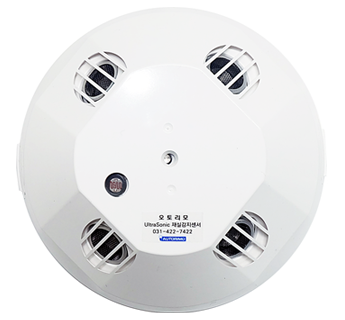

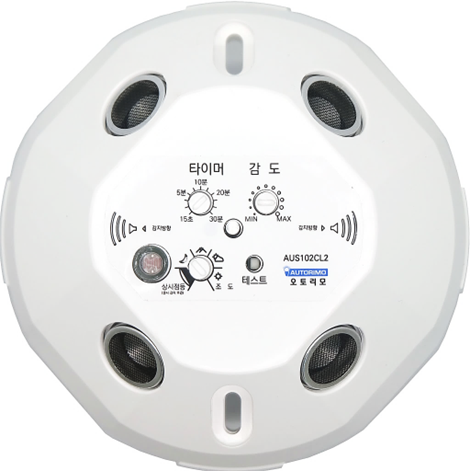

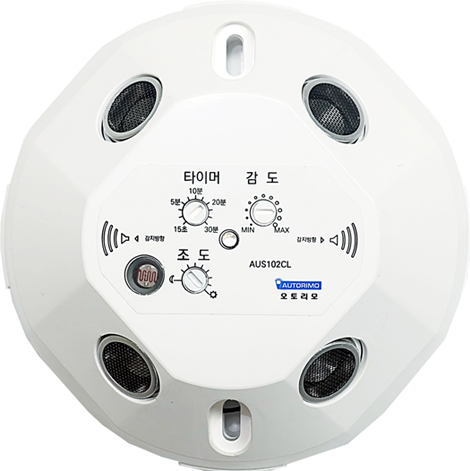

  AUS102CL (2Way)

•

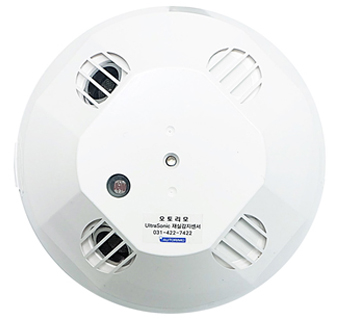

  AUS101CL (1Way)

제품설명

• 당사가 국내 최초로 개발한 도플러 방식 초음파 재실감지 센서입니다.
• 초음파는 들리지 않는 음향으로 전자파의 장애나 인체 유해성이 없습니다.
• 도플러 방식은 초음파를 송출하는 반향으로 돌아오는 주파수의 변화를 감지하므로 인체의 미세한 움직임이나 샤워부스 칸막이 너머의 움직임도 감지가 가능합니다.
• 2접점 기능을 추가하면 리조트, 호텔, 연수원이나 일반 가정 등 밀폐된 구조의 화장실에서 전등과 환풍기를 함께 제어할 수 있습니다. (옵션사항, 아래 기능 설명 참조)
• 초음파 재실감지 센서 기술과 레이다 센서 기술을 혼합하여, 듀얼테크 방식으로 두 가지 센서 신호를 함께 사용할 수 있습니다. 독자적 기술로 개발된 오류 검출 소프트웨어를 통해 센서 동작에 신뢰성을 높였습니다.

설치장소

• 공용부 : 바람이 불지 않는 화장실, 소형 회의실 등
• 가정용 : 심야 시간대 거실 및 부엌 간접등 제어, 가정용 화장실 등

2접점 기능 설명

• 초음파 스마트 절전센서는 2개의 릴레이가 각각 1,2차 타이머에 의해 서로 다른 시간이 경과 후 전원을 차단합니다.
• 하나의 제품으로 화장실 사용 후 1차 타이머에 의해 전등을 먼저 OFF하고, 2차 타이머로 환풍기는 몇 분 더 가동하여 냄새 및 습기를 제거한 뒤 OFF 시킬 수 있습니다.
• 독거인의 거주공간에 설치하여 장시간 무동작 경보, 부재중 무단 침입 경보를 2차타이머에 의한 접점 신호로써 IoT 기기 및 PLC 등에 전달할 수 있습니다.

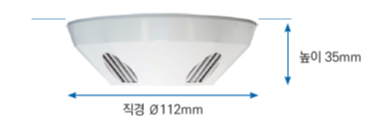

천정 노출부

주요기능

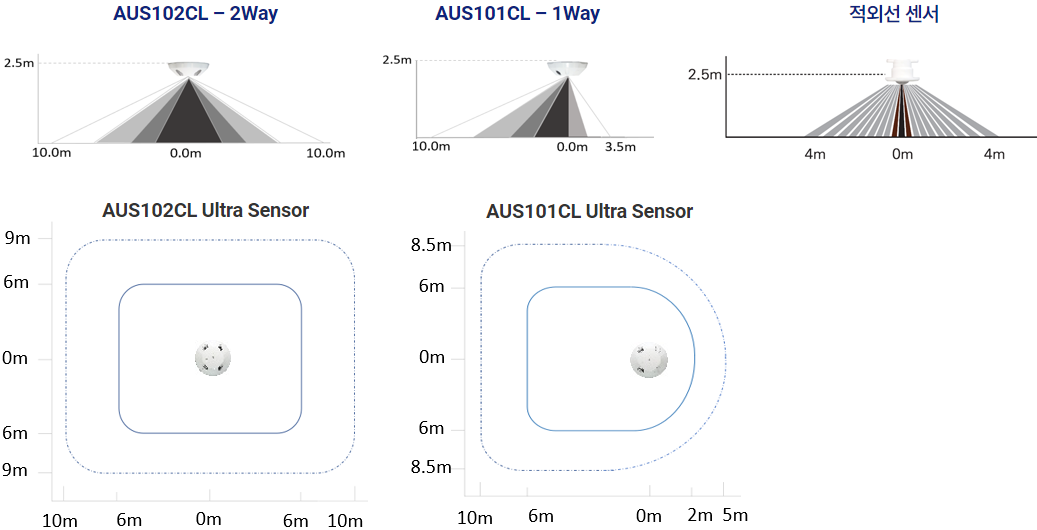

감지거리

설계예시

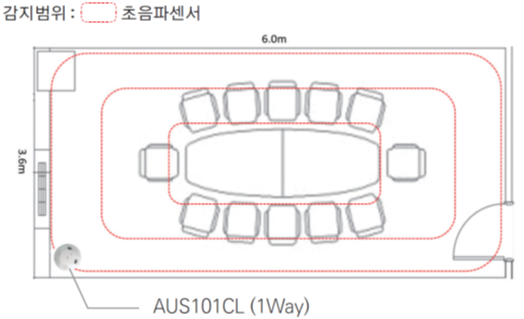

• 회의실

  회의실 크기에 따라 넓은 회의실은 2Way 제품을 중앙에 설치하고, 소규모 회의실은 1Way 제품을 한쪽 모서리에 초음파 감지 방향이 회의실 중앙을 향하도록 설치합니다. 회의 중 작은 움직임까지 감지하여 점등을 유지합니다.

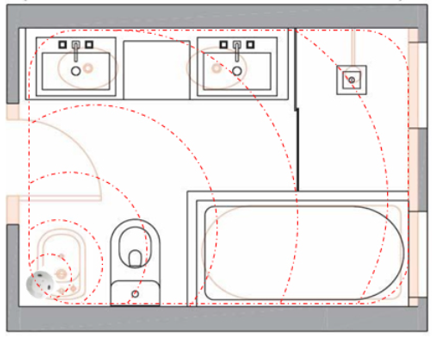

• 화장실

  화장실 한쪽 모서리에 1Way 제품을 설치하여 1접점으로 전등, 2접점으로 환풍기를 제어합니다. 입실 시 전등과 환풍기가 동시에 켜지고, 퇴실 시 전등이 먼저 꺼진 뒤 환풍기는 화장실의 습기와 냄새 제거를 위해 일정 시간(사전 설정됨) 더 가동된 뒤 나중에 꺼집니다.

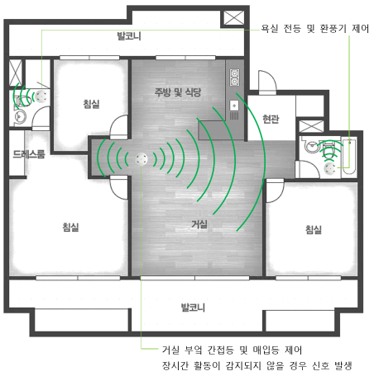

• 아파트 거실 및 화장실

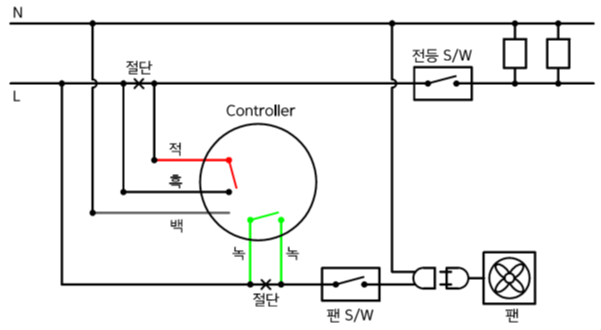

결선도

고정방법

•
  스프링 걸개를 추가하여 스프링의 탄성으로 천정에 나사조임 없이 센서를 고정합니다.
•
  전면 커버를 벗기고 본체의 나사홀을 이용하여 천정에 나사조임으로 고정합니다.
•
  전면 커버를 벗기고 본체의 나사홀을 이용하여 8각 접속 박스에 직접 부착하여 고정합니다.

전기적 정격
