초음파 재실감지센서

Home · 초음파 재실감지센서 · 멀티헤드 초음파 재실감지시스템

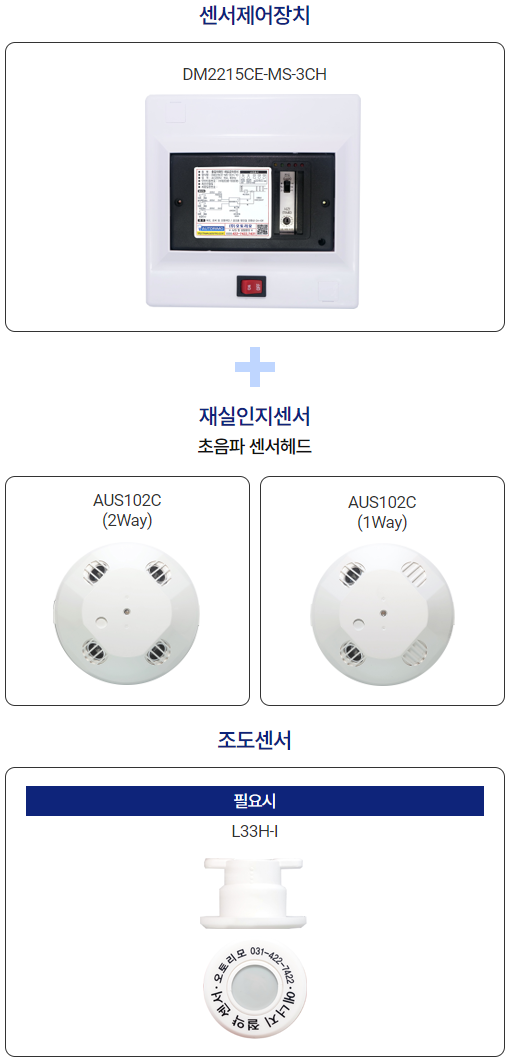

멀티헤드 초음파 재실감지시스템

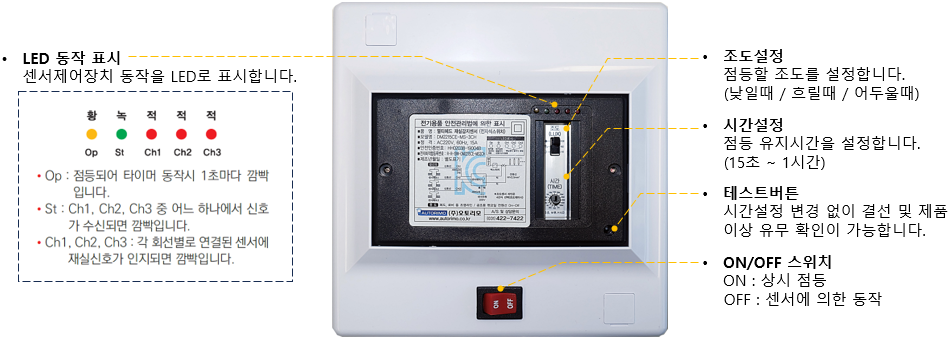

센서제어장치

DM2215CE-MS-3CH

재실인지센서

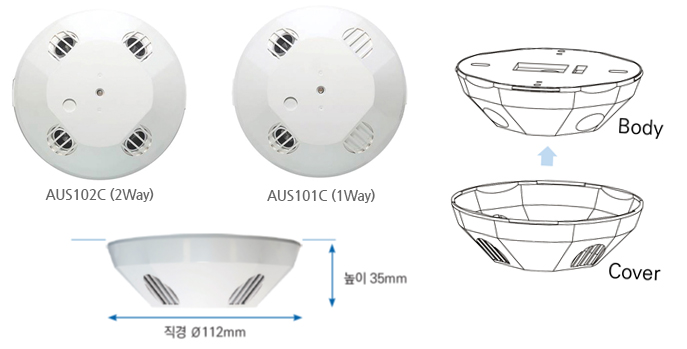

초음파 센서헤드

AUS102C
(2Way)

AUS102C
(1Way)

조도센서

L33H-I

※센서제어장치 1대당 최대 연결 가능한 센서헤드 개수 : 총 10개 (출입확인센서 + 재실인지센서)

제품설명

  • 센서제어장치에 도플러 방식 초음파 센서헤드를 여러 개 연결하여 사용하며, 센서제어장치로 DM2215CE-MS-3CH, DM2215CE-MS-3CHW, DM2215CE-MS-3CHB와 호환 가능합니다.
  • 초음파 센서헤드는 센서헤드당 최대 직선거리 20m까지 감지하므로 더 적은 수의 센서헤드로 넓은 면적을 커버할 수 있어 복도, 주차장 등 에너지 절약이 필요한 아주 큰 공간에 사용하기 적합합니다.
  • 센서헤드의 출력을 극대화하여 장거리 신호 전송(최대100m)에도 감쇄없이 신호 전달 가능합니다.

주요기능

초음파 재실 센서 헤드

  • 초음파 도플러 방식의 센서헤드로 초음파를 송출하여 반향으로 돌아오는 주파수의 변화를 감지하고, 인체의 미세한 움직임이나 칸막이 너머의 감지가 가능합니다.

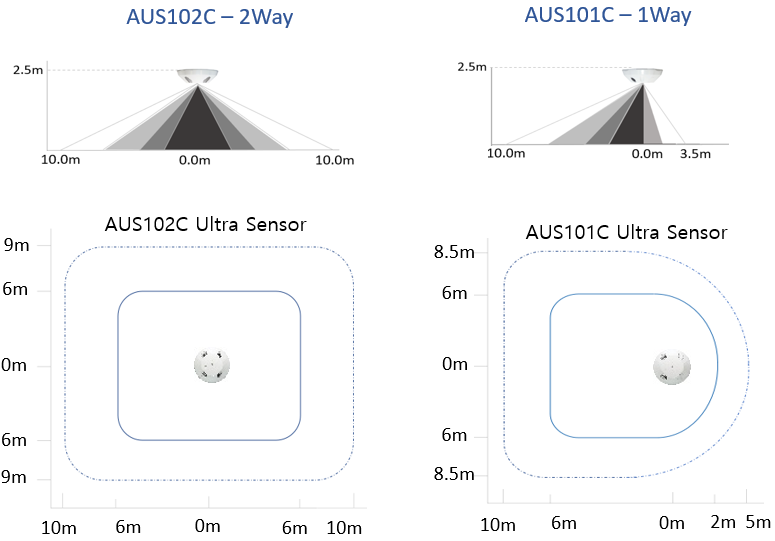

감지거리

  • 제품의 사용 공간에 따라 2Way와 1Way를 선택할 수 있습니다.
  • 2Way는 초음파 송수신 소자가 양방향으로 위치하여 센서를 중심으로 최대 직경 20m 까지 감지합니다.
  • 1Way는 초음파 송수신 소자가 한 방향으로 위치하여 송출방향으로 최대 10m까지 감지합니다.

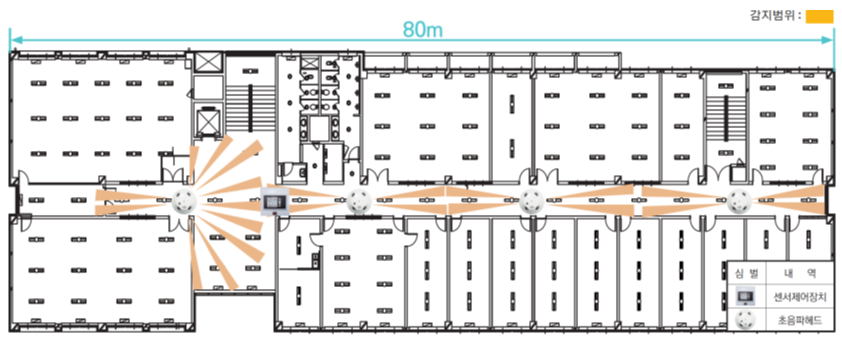

설계예시

  • 복도
    창문이나 냉난방기의 영향이 적은 복도나 밀폐된 넓은 공간에 사용이 적합합니다.
    움직임이 많거나 출입이 일어나는 공간 위주로 초음파 센서헤드를 설치하면 원거리에서의 움직임까지 감지하여 사용자 진입 즉시 점등됩니다.

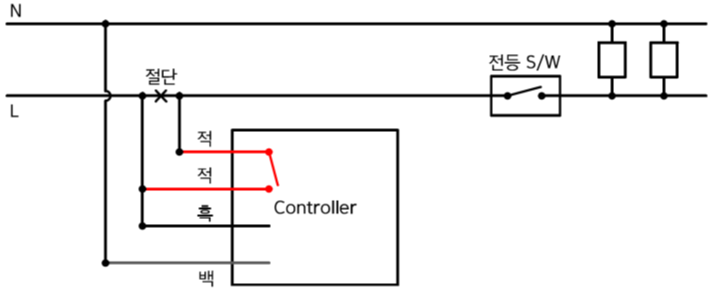

결선도

전기적 정격

항목 DM2215CE-MS-3CH
정격전압 220V, 50/60Hz
인증규격 220V 15A AC
내부릴레이 접점규격 220V 40A AC
동작조도조절 낮에도 점등 / 흐린날 / 저녁때
최대 센서헤드 수 10개
동작시간선택 15초, 30초, 1분, 2분, 3분, 5분, 7분, 10분, 15분, 20분, 25분, 30분, 35분, 40분, 50분, 1시간
테스트 스위치 10초간 동작
신호선 총 연장거리 100m
외관 SIZE 155mm X 155mm (외함)
112mm X 112m X 36mm (초음파 헤드)
