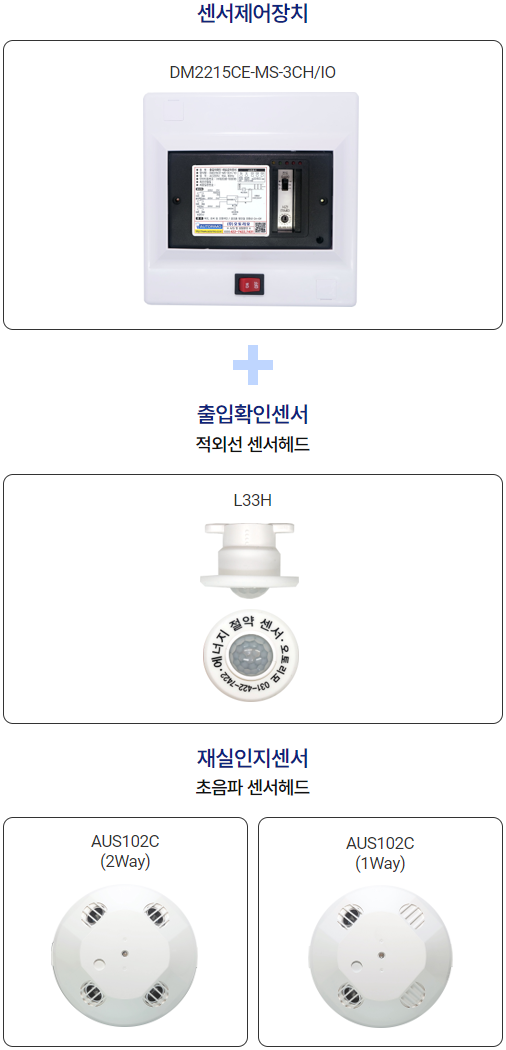

센서제어장치

DM2215CE-MS-3CH/IO

출입확인센서
적외선 센서헤드

L33H

재실인지센서
초음파 센서헤드

AUS102C
(2Way)

AUS102C
(1Way)

※센서제어장치 1대당 최대 연결 가능한 센서헤드 개수 : 총 10개 (출입확인센서 + 재실인지센서)

제품설명

  • Dual Sensing Technology가 적용된 제품입니다.
  • Dual Tech 재실감지센서 한 대로 감지할 수 없는 넓거나 복잡한 구조의 공간, 전등이 많아 더 큰 용량이 필요한 공간에 유용합니다. 주로 강의실, 회의실, 교수실, 화장실 등의 장소에 적합합니다.
  • 센서제어장치는 DM2215CE-MS-3CH/IO, DM2215CE-MS-3CHIOW, DM2215CE-MS-3CHIOB와 호환되며, 상시전원/센서모드선택(ON/OFF 스위치 사용)이나 냉난방기 자동 리모컨 연동이 가능합니다.

Dual Sensing Technology

  • 당사가 국내 최초로 개발한 도플러 방식 초음파 재실감지 센서 기술 [초고감도, 최대 감지거리 20m]과 적외선 센서기술의 장점을 혼합하여, 첫 점등은 적외선 센서 감지에 의해 시작하고 점등 유지는 두 가지 센서 감지신호를 함께 사용합니다.
  • 초음파는 들리지 않는 음향으로 전자파의 장애나 인체 유해성이 없으며, 도플러방식은 초음파의 반향으로 돌아오는 주파수의 변화를 감지하므로 화장실 큐비클 칸막이 너머의 움직임도 감지할 수 있습니다. 또한, 문이나 유리 등으로 막힌 공간은 투과하지 않아 감지 대상 공간 외의 불필요한 움직임을 감지하지 않습니다.
  • 독자적 기술로 개발된 오류 검출 소프트웨어를 통해 센서 동작에 대한 신뢰성을 높였습니다.

주요기능

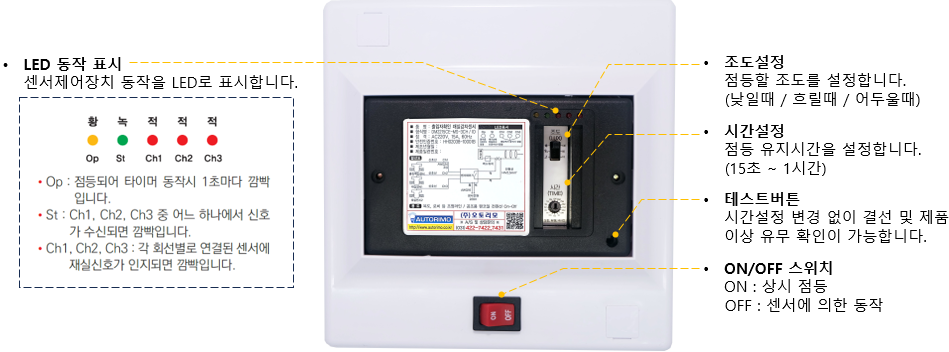

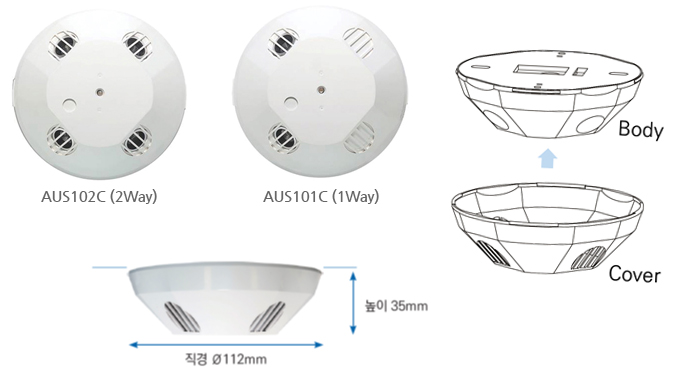

초음파 재실센서 헤드

  • 초음파 도플러 방식의 센서헤드로 초음파를 송출하여 반향으로 돌아오는 주파수의 변화를 감지하고, 인체의 미세한 움직임이나 칸막이 너머의 감지가 가능합니다.

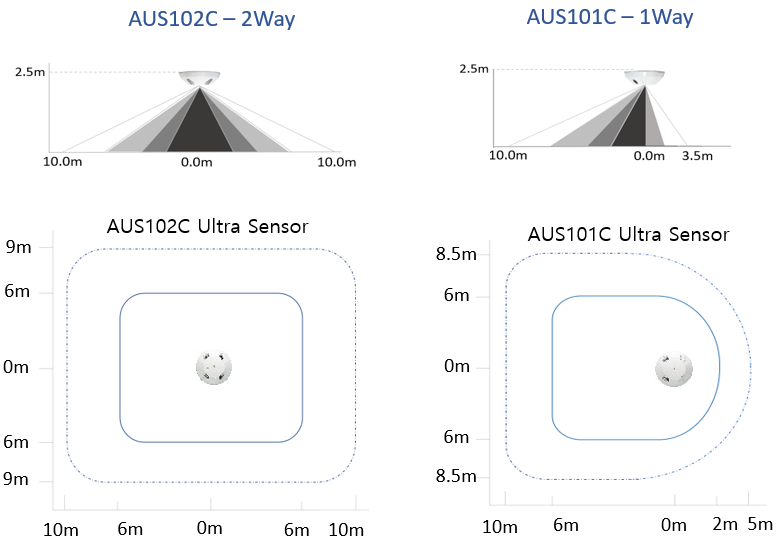

감지거리

  • 제품의 사용 공간에 따라 2Way와 1Way를 선택할 수 있습니다.
  • 2Way는 초음파 송수신 소자가 양방향으로 위치하여 센서를 중심으로 최대 직경 20m 까지 감지합니다.
  • 1Way는 초음파 송수신 소자가 한 방향으로 위치하여 송출방향으로 최대 10m까지 감지합니다.

설계예시

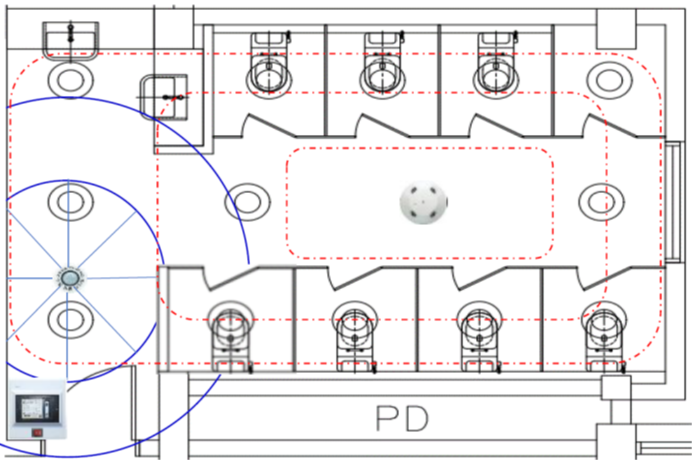

  • 화장실
    출입구 직상단에 출입확인센서를, 내부에는 재실인지센서를 설치합니다. 출입구 방향으로 조리개를 사용하여 출입구 및 출입문 밖의 움직임을 감지하지 않도록 합니다.
  • 회의실
    사람들의 움직임이 가장 많고(강의실의 경우 강단에서 2 ~ 3m 위치) 앞뒤 출입문에서 3 ~ 4m 떨어진 위치에는 PIR 센서헤드를 설치하고 내실에는 초음파 센서헤드를 설치합니다. 큰 용량이 필요하거나 내실의 크기가 클 때, 출입구가 여러 개일 경우 사용합니다.

결선도

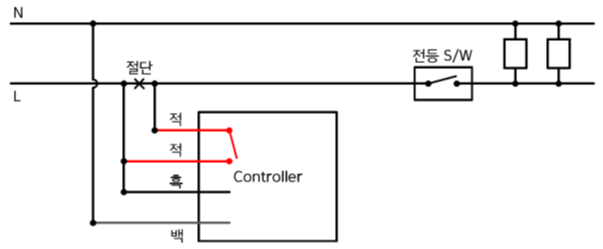

① 기존의 등 공통선과 스위치 공통선 중 스위치 공통선을 절단합니다. 절단 위치는 분전반으로부터 메인과 Switch 사이 부분입니다. (상시전원)
② 센서의 백색선은 기존의 등 공통선에 연결합니다. (입력전원)
③ 센서의 흑색선을 두 개의 적색선 중 한 개와 묶어 절단된 스위치 공통선 중 1차 입력 전원선에 연결합니다.
④ 나머지 적색선 한 가닥은 절단된 스위치 공통선 중 스위치로 가는 선에 연결합니다.

전기적 정격

항목 DM2215CE-MS-3CH/IO
정격전압 220V, 50/60Hz
인증규격 220V 15A AC
내부릴레이 접점규격 220V 40A AC
동작조도조절 낮에도 점등 / 흐린날 / 저녁때
동작시간선택 15초, 30초, 1분, 2분, 3분, 5분, 7분, 10분, 15분, 20분, 25분, 30분
테스트 스위치 10초간 동작
신호선 총 연장거리 100m
외관 SIZE 155mm X 155mm (외함)
112mm X 112m X 36mm (초음파 헤드)
설치장소 강의실, 회의실, 교수실, 화장실 등
