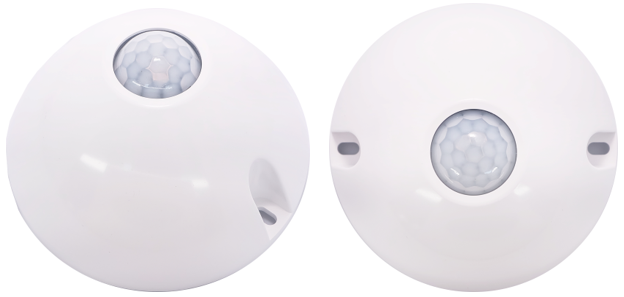

LED용 소형고감도 센서 DM2215CE-W90-L

제품설명

• 실내/외 설치가 가능한 방수 밀폐형 소형 고감도 센서 스위치 입니다.
• LED 등기구에 직접 부착하여 전등을 개별 제어하거나, 천정이나 레이스웨이에 직부하여 소그룹 전등을 제어하는 등 다양한 용도로 활용이 가능합니다.

설치방법

• DM2215CE-W90-L 제품은 브라켓 일체형으로 등기구의 설치 방식에 따라 브라켓의 형상이 변경될 수 있으며, 현장에 맞게 주문 생산이 가능합니다.

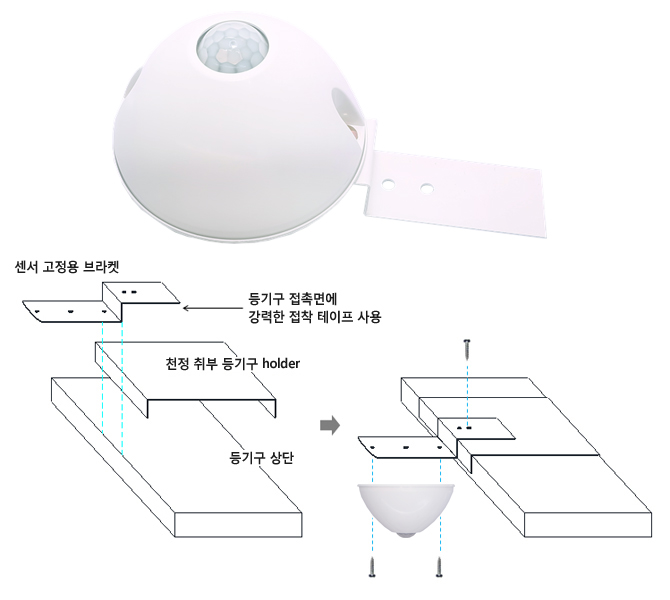

• 브라켓A형 : 등기구 취부용

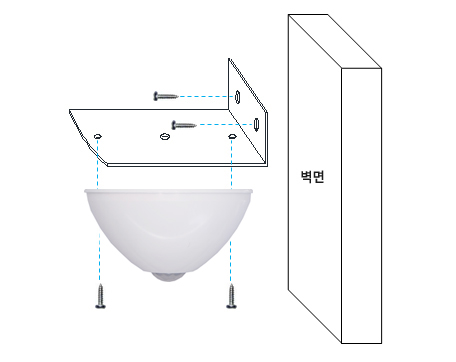

• 브라켓B형 : 벽면 취부용

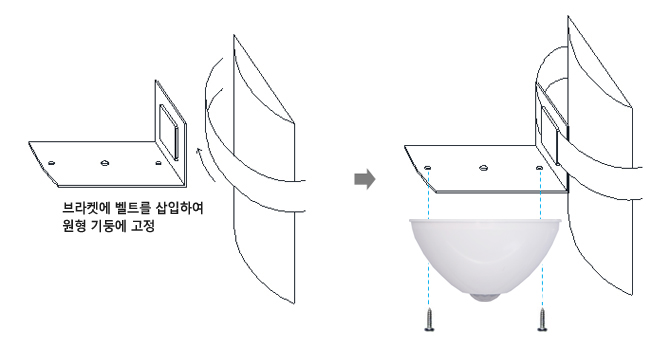

• 브라켓C형 : 전주/가로등/정원등용(밴드 고리 형태)

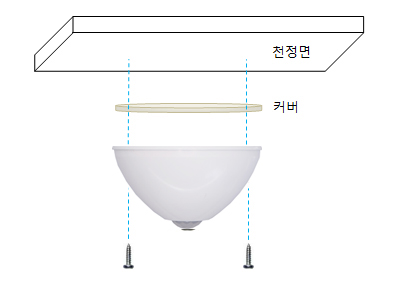

• 독립형 : 천정 취부용



  독립하여 등기구 옆 천정 면에 별도 설치하는 경우

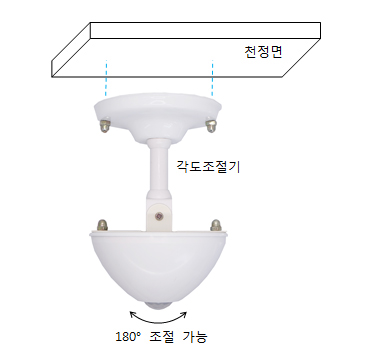

• 각도조절형 : 천정 취부시 감지각도 조절용

  단독주택이나 전원주택의 현관등, 정원등, 가로등 주변에 설치하여 감지각도를 조절하여 사용할 경우

설계예시

현관등

• 진입시 현관등이 켜지므로 보행시 안전합니다.

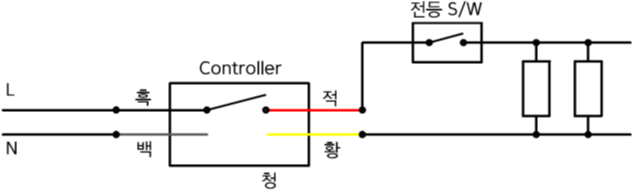

결선도

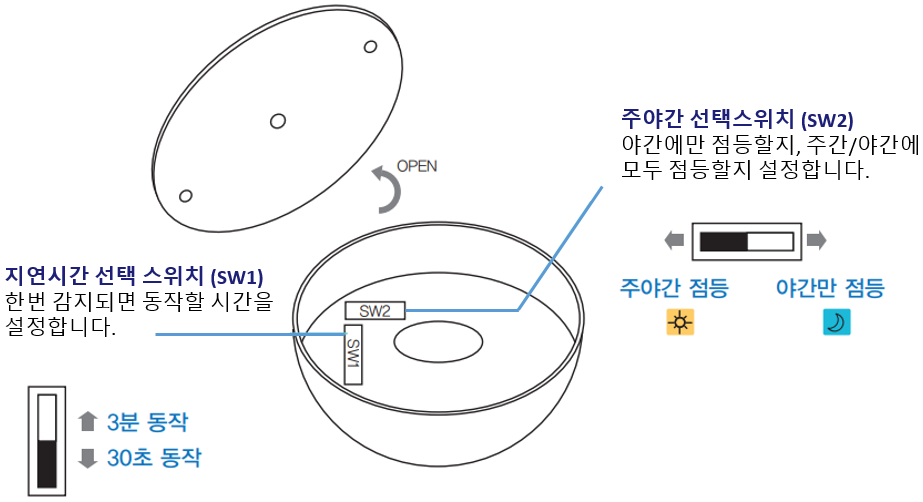

지연스위치 및 선택스위치 설정 방법

전기적정격

※ 센서소자 특성상 설치환경에 따라 감지거리는 달라질 수 있습니다.
