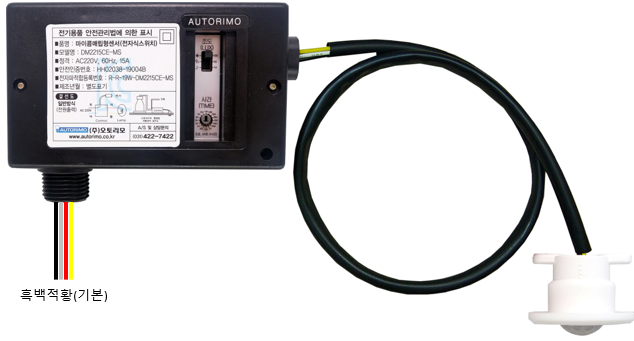

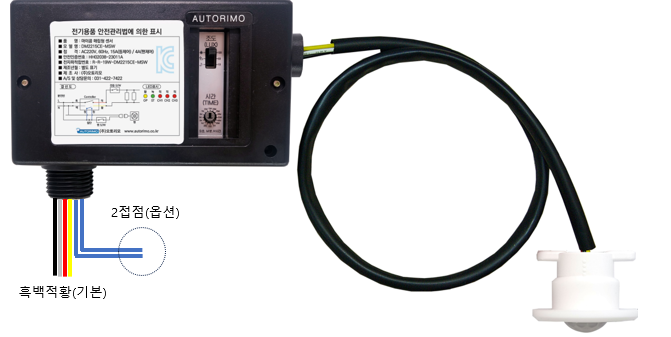

마이콤매립형센서 DM2215CE-MSW / DM2215CE-MS

2접점 15A/4A DM2215CE-MSW

1접점 15A DM2215CE-MS

제품설명

천정에 매립하는 형태로 센서의 노출 부위가 적어 미관상 깨끗합니다.
장시간 고용량 제어가 가능하며 전등 개별제어부터 넓은 공간의 전등그룹 제어까지 다양한 용도로 사용이 가능한 제품입니다.
DM2215CE-MSW 모델은 2023년 출시된 상위 버전으로 필요시 2차 접점을 추가할 수 있어 전등 소등 후 2차 타이머에 의해 환풍기를 끄거나, 경과시간동안 실내 무동작에 대한 접점신호를 IoT 기기 및 PLC 등에 전달하여 활용할 수 있습니다. (옵션)

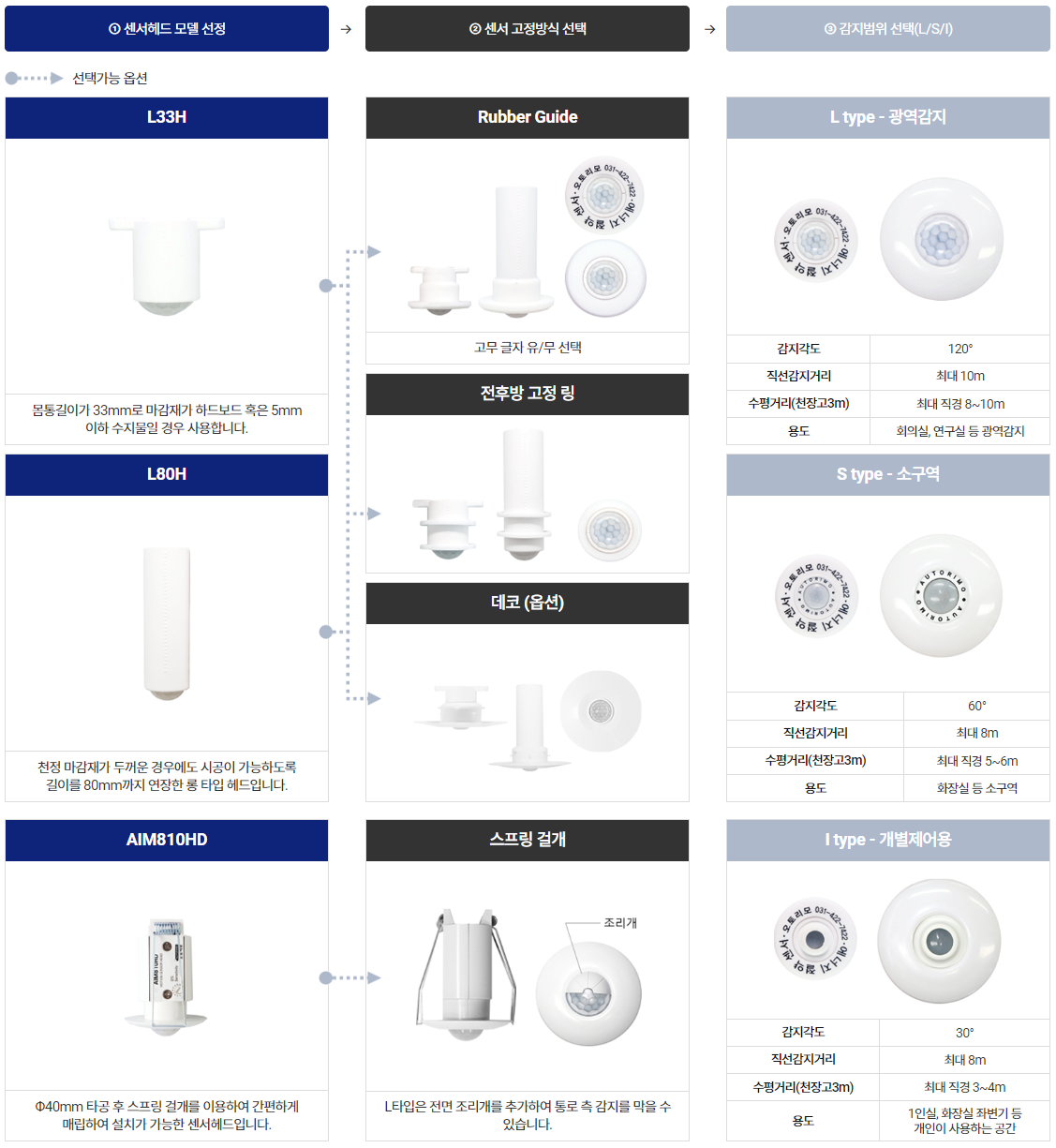

매립형 센서헤드의 선택

매립형 센서 제품군의 센서헤드는 L33H(L타입)으로 기본 제공됩니다. 천정 마감재 두께나 소재, 그 외 고객의 요구사항에 따라 센서헤드 종류나 감지범위를 변경하여 사용할 수 있습니다.

① 센서헤드 모델 선정
② 센서 고정방식 선택
③ 감지범위 선택(L/S/I)

선택가능 옵션

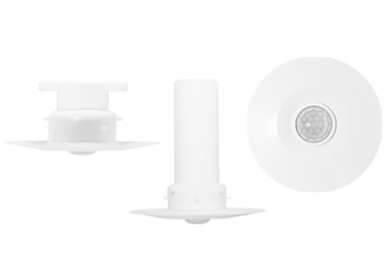

L33H

몸통길이가 33mm로 마감재가 하드보드 혹은 5mm 이하 수지물일 경우 사용합니다.

L80H

천정 마감재가 두꺼운 경우에도 시공이 가능하도록 길이를 80mm까지 연장한 롱 타입 헤드입니다.

Rubber Guide

고무 글자 유/무 선택

전후방 고정 링

데코 (옵션)

L type - 광역감지

감지각도	120°
직선감지거리	최대 10m
수평거리(천장고3m)	최대 직경 8~10m
용도	회의실, 연구실 등 광역감지

S type - 소구역

감지각도	60°
직선감지거리	최대 8m
수평거리(천장고3m)	최대 직경 5~6m
용도	화장실 등 소구역

AIM810HD

Φ40mm 타공 후 스프링 걸개를 이용하여 간편하게 매립하여 설치가 가능한 센서헤드입니다.

스프링 걸개

L타입은 전면 조리개를 추가하여 통로 측 감지를 막을 수 있습니다.

I type - 개별제어용

감지각도	30°
직선감지거리	최대 8m
수평거리(천장고3m)	최대 직경 3~4m
용도	1인실, 화장실 좌변기 등 개인이 사용하는 공간

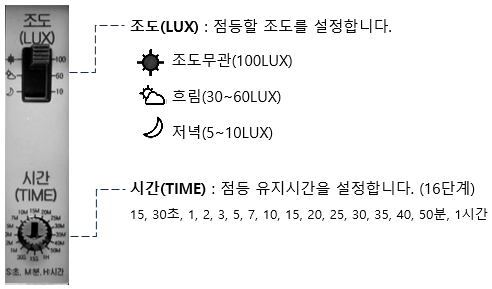

주요기능

설계예시

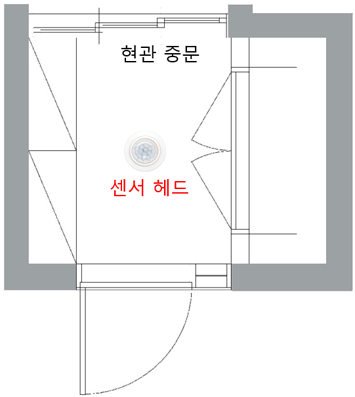

현관

현관 중앙에 설치하여 LED 조명을 ON/OFF 하며, 센서헤드는 전후방 고정 링으로 고정하여 노출을 최소화 하면 내부 인테리어를 깔끔하게 유지할 수 있습니다.

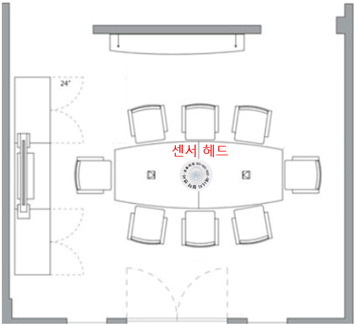

소회의실

5m x 5m 정도의 소규모 회의실에 적합하며 중앙에 설치하여 LED 조명을 ON/OFF 합니다.

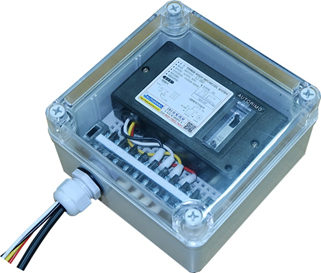

실외용 마이콤매립형센서 DM2215CE-MS-OT

제품설명

매립형 센서를 실외에 설치할 때 방수 및 보호용으로 제작 가능합니다. 별도의 확장 연결케이블(별매)를 이용하여 본체와 센서헤드간 거리를 연장할 수 있습니다.

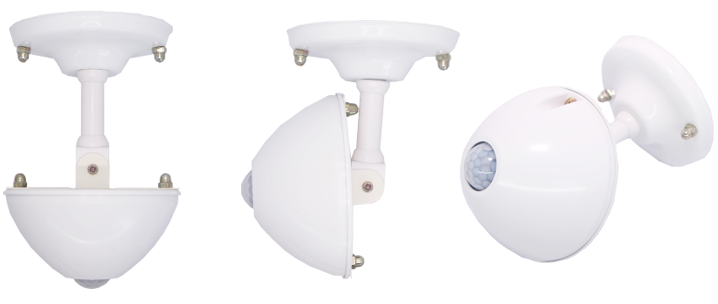

각도조절형 방수센서헤드는 상하 및 좌우회전이 가능하여 원하는 방향의 움직임을 효과적으로 감지할 수 있습니다.

각도조절용 방수센서헤드 W90-DA180

결선도

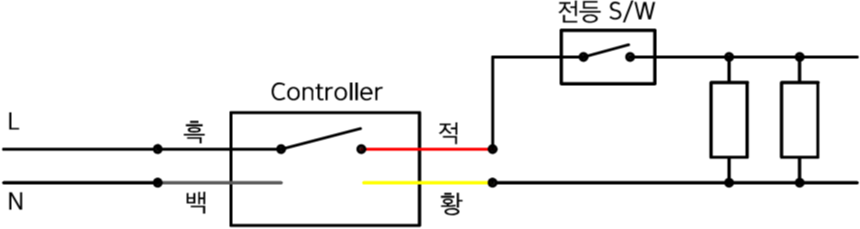

DM2215CE-MS, DM2215CE-MSW - 1접점

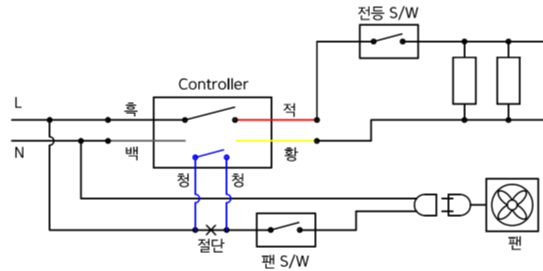

DM2215CE-MSW - 2접점

전기적정격

항목	DM2215CE-MSW	DM2215CE-MS
정격전압	220V AC, 50 / 60Hz
인증규격	220V 15A(등제어) / 4A(팬제어)	220V 15A
감지거리	직선 10m, 반경 4 ~ 5m
동작조도조절	조도무관, 흐림, 저녁 3단계
동작시간선택	[등제어]15,30초,1,2,3,5,7,10,15,20,25,30,35,40,50분,1시간	15,30초,1,2,3,5,7,10,15,20,25,30,35,40,50분,1시간
동작시간선택	[팬제어]등제어 시간 + α (Default : 5분)	15,30초,1,2,3,5,7,10,15,20,25,30,35,40,50분,1시간
외관 SIZE	센서부 : 직경 27mm, 높이 33mm, 지지대 47mm
외관 SIZE	본체부 : 67(W) X 30(H) X 113(L) mm (돌출부 제외)

※ 센서헤드와 컨트롤간 길이는 표준 50cm로 제작, 출시됩니다.
